150SZO384/290/00 (насос 150-SZO-384-290-00)

Опис

Насос 150-SZO-384-290-00. Ціна в Україні і технічний опис.

Насос 150-SZO-384-290-00 це вакуумний водокольцевой насос виробництва Sygma Zavadka (Чехія), який здатний працювати на воді, повітрі і неагресивних газах, рідинах, парах. Насос 150-SZO-384-290-00 є аналогом вітчизняного насоса ВВН1-12 і служить для відкачування повітря, неагресивних газів і парогазових сумішей, що пройшли попереднє очищення від краплинної вологи. Насоси SZO терплять невелике забруднення середовища, однак для перекачування агресивних газів необхідний підбір правильного матеріалу проточної частини (базовий матеріал - чавун). Насоси SZO отримали широке розповсюдження в металургії, а також цукрової, харчової та добувної промисловості країн СНД.

Маркування 150-SZO-384-290-00 трактується наступним чином:


• 150 - діаметр напірного патрубка, мм


• SZO – серія водокольцевых вакуумних насосів


• 384-290-00 - типорозмір та виконання з номінальним тиском 10,132 кПа

Призначення

Насос 150-SZO-384-290-00 у харчовій промисловості виконує функції дегазації олій рослинних, на тютюнових фабриках при сушінні тютюну, у кондитерській промисловості-це прискорення процесу приготування карамелі, деревообробна галузь – вакуумна сушка пиломатеріалів і деревини, сільське господарство – системи поливу, заповнення систем відцентрових насосів, комунальні підприємства – це наповнення всмоктувальних трубопроводів перекачуваним середовищем.

Конструкція

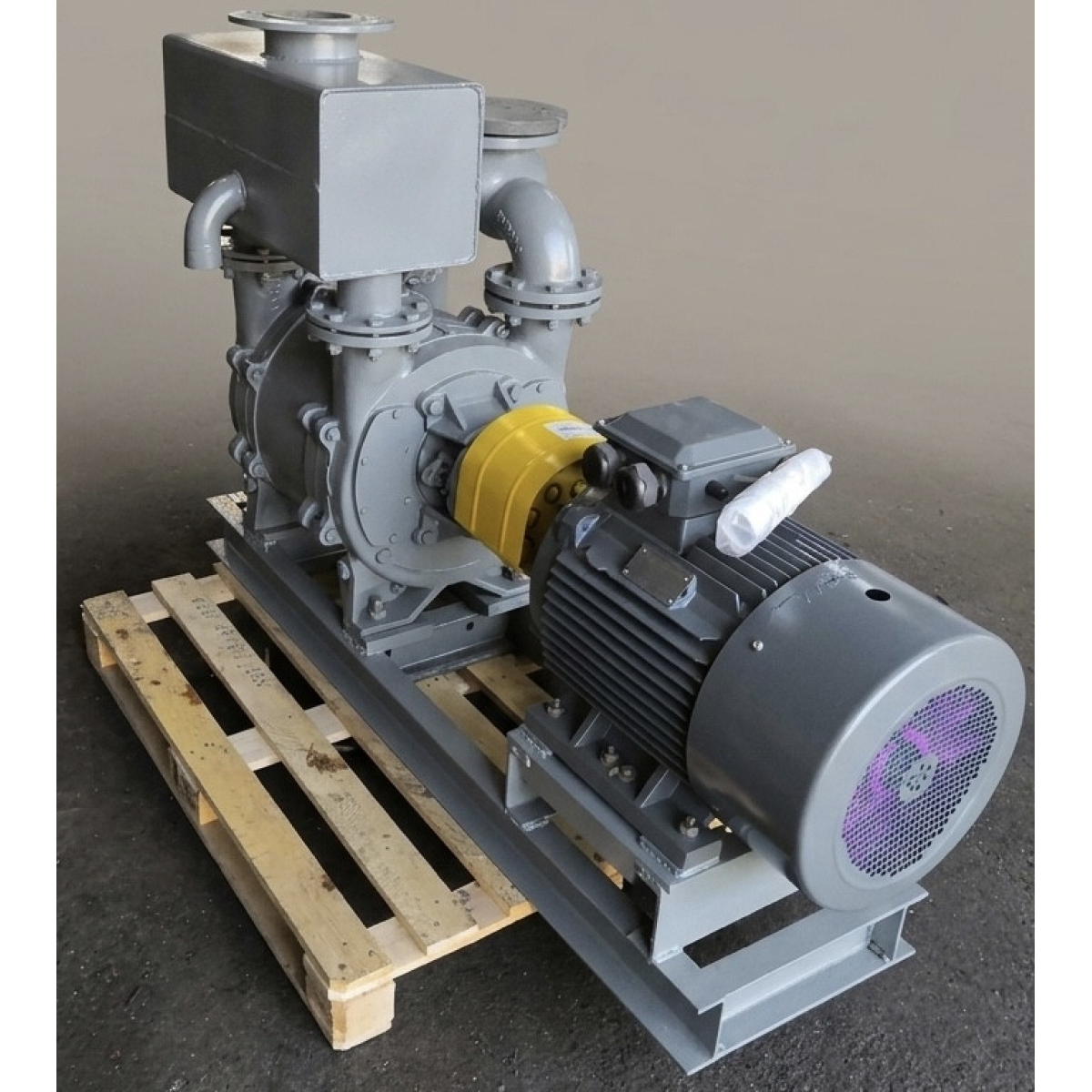

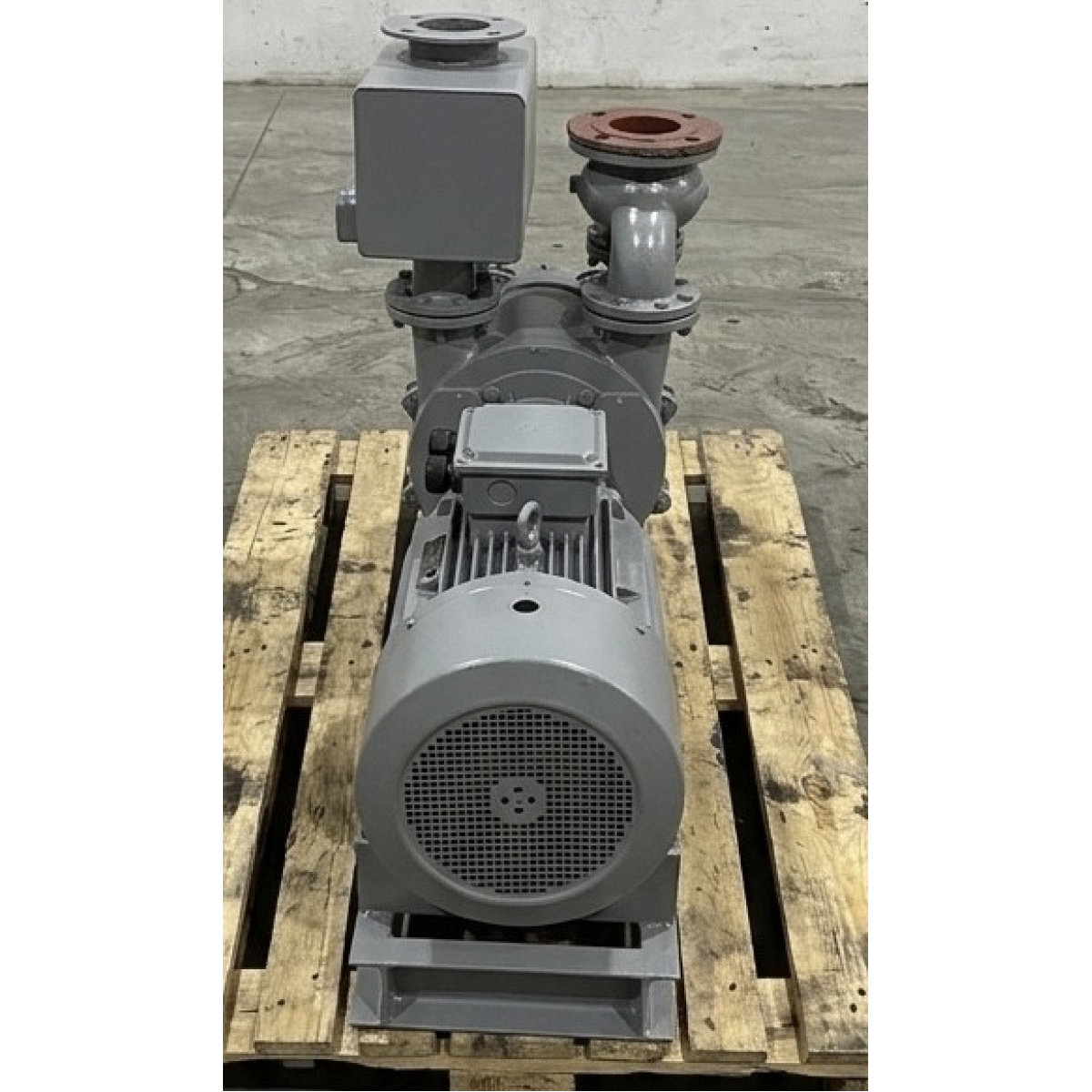

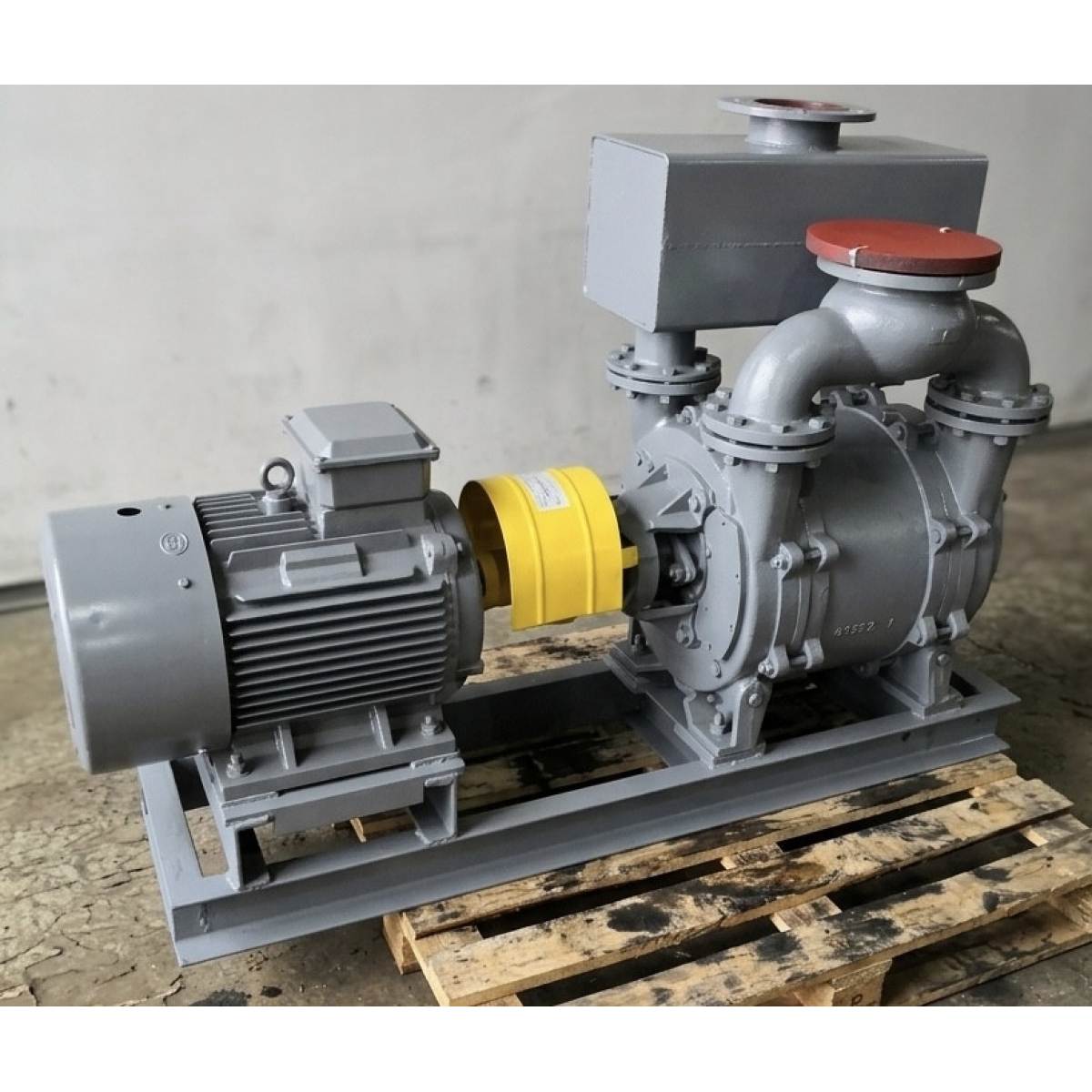

Електронасосний агрегат на базі насоса 150-SZO-384-290-00 включає в себе сам насос, електродвигун, які з“єднані між собою пружною муфтою, зібраний на зварної рамі. Насоси типу 150-SZO-384-290-00 припускають всмоктування бічне і нагнітання осьове. Робота побудована на наступному. Газ механічно всмоктується, а потім виштовхується за рахунок зміни обсягу робочої порожнини. Насос 150-SZO-384-290-00 включає в себе наступні деталі: вал, робоче колесо, кронштейн, кришка, корпус. Корпус вилитий з чавуну в якій розміщені порожнини всмоктувальні і нагнітають. Порожнини між собою з“єднані вирізами в корпусі серповидної форми. Диск закріплений на валу за допомогою шпонки. Диск здатний вільно переміщатися уздовж осі вала.

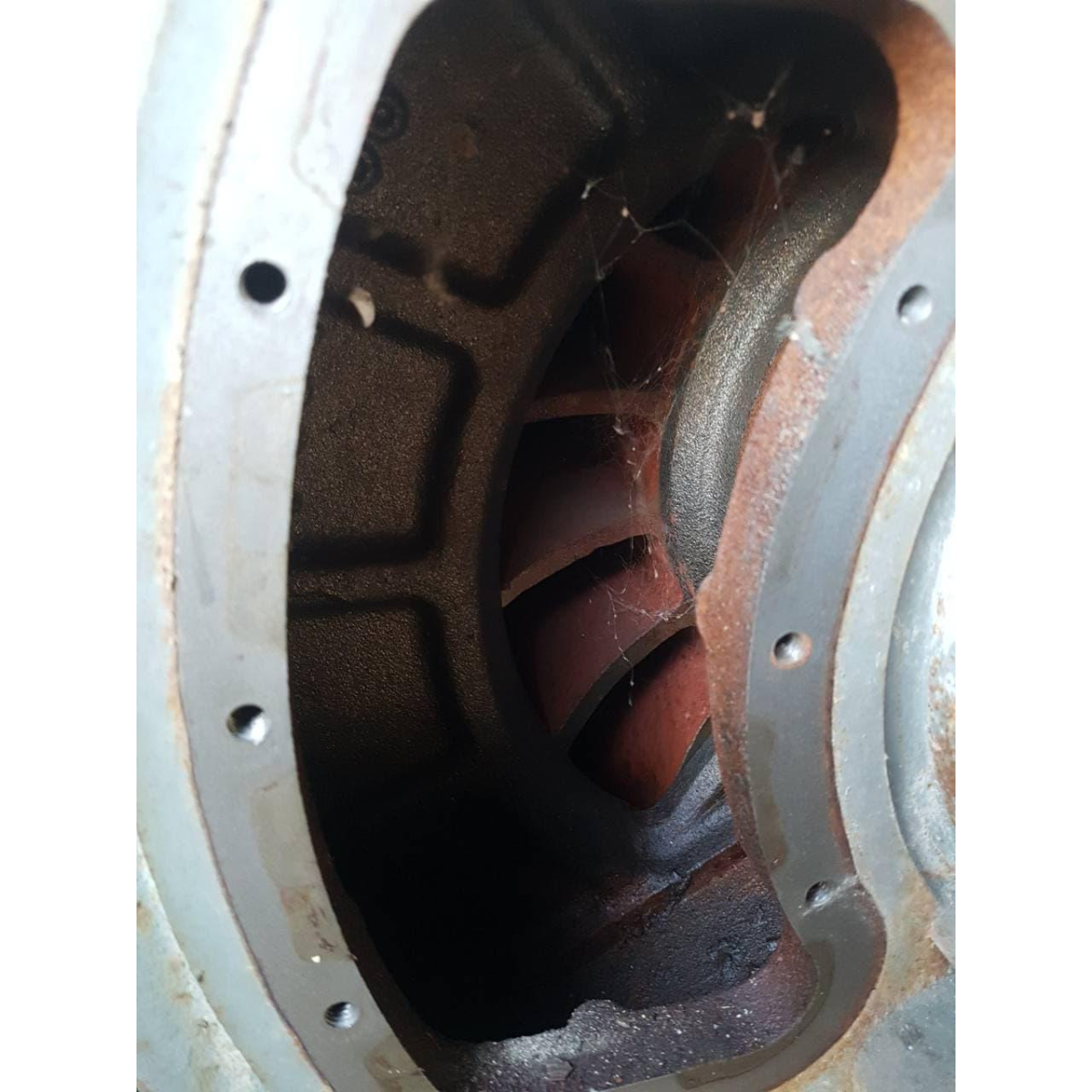

В результаті того, що в процесі обертання диска вода відкидає на периферію кришки і утворює кільце, всередині нього утворюється розрідження і виконується всмоктування газу по більшій серповидному розрізу в корпусі. Далі газ стискається і через серповидний розріз меншого розміру виштовхується в нагнітальний патрубок разом із зайвою водою. Для того щоб водяне кільце підтримувало постійний обсяг і відбувалося охолодження тертьових деталей організована постійна циркуляція чистої води без механічних домішок. Ущільнення вала на насосі 150-SZO-384-290-00 сальникове.

Характеристики насоса 150-SZO-384-290-00

Креслення насоса 150-SZO-384-290-00

Як купити насос 150-SZO-384-290-00. Ціна в Україні.

Насос 150-SZO-384-290-00 купити можна, звернувшись до спеціалістів нашої компанії. При цьому Вам буде надана вичерпна консультація і швидка калькуляція комплектації: насосна частина, з муфтою, з бочком, на рамі без електродвигуном або з електродвигуном в зборі. Також ціна на насос 150-SZO-384-290-00 може залежати від таких факторів як виробник і рік випуску насоса. Ціна на насоси складського зберігання нижче, ніж на насоси поточного року випуску. Обеспечиваем оперативную доставку согласно аварийных заявок в следующие города: Одесса, Киев, Тернополь, Полтава, Белая Церковь, Хмельницкий, Кировоград, Симферополь, Ровно, Николаев, Донецк, Днепропетровск, Запорожье, Луганск, Львов, Винница, Чернигов, Луцк, Черновцы, Херсон, Ивано-Франковск,  Ужгород, Кременчуг, Горловка, Сумы, Краматорск и другие города Украины.
