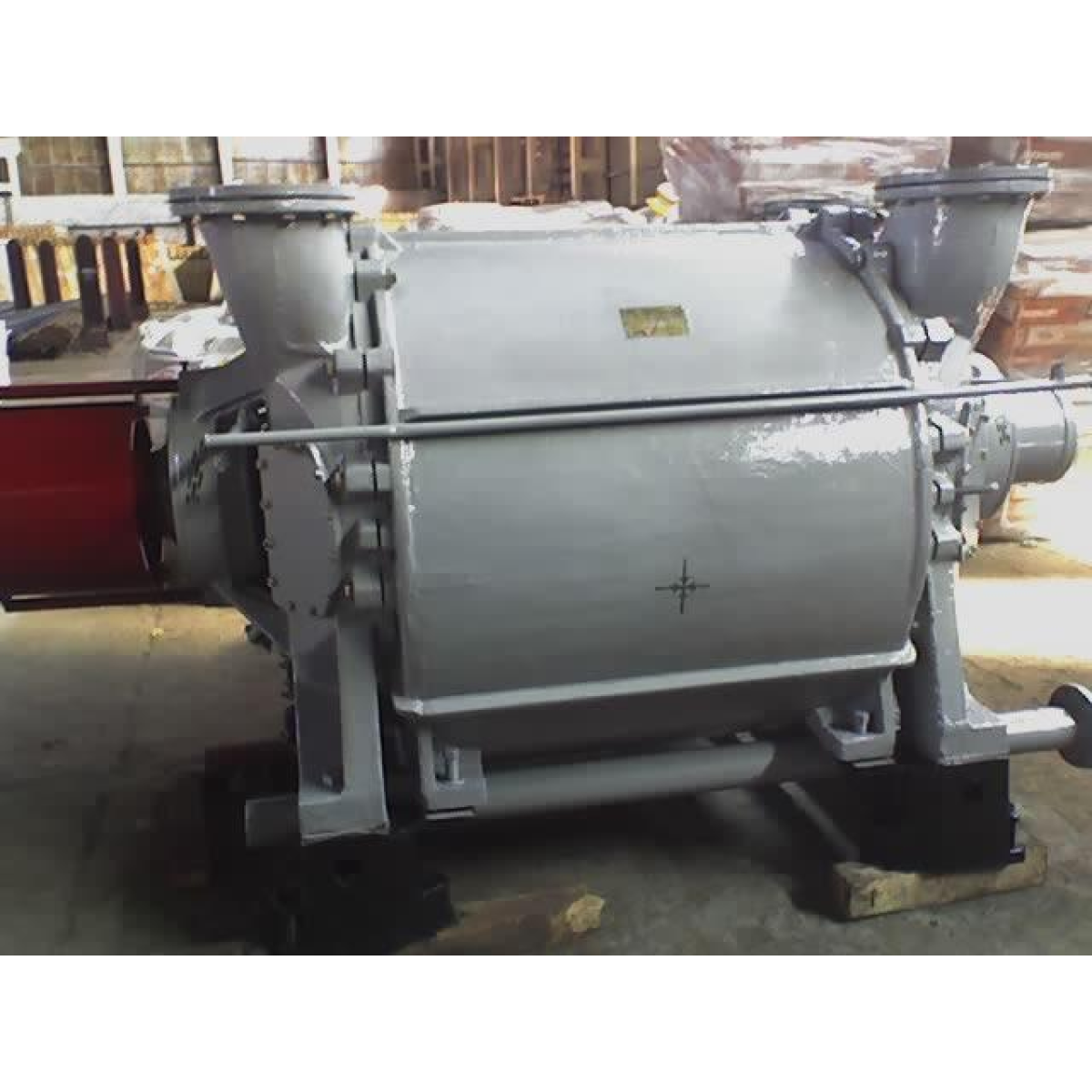

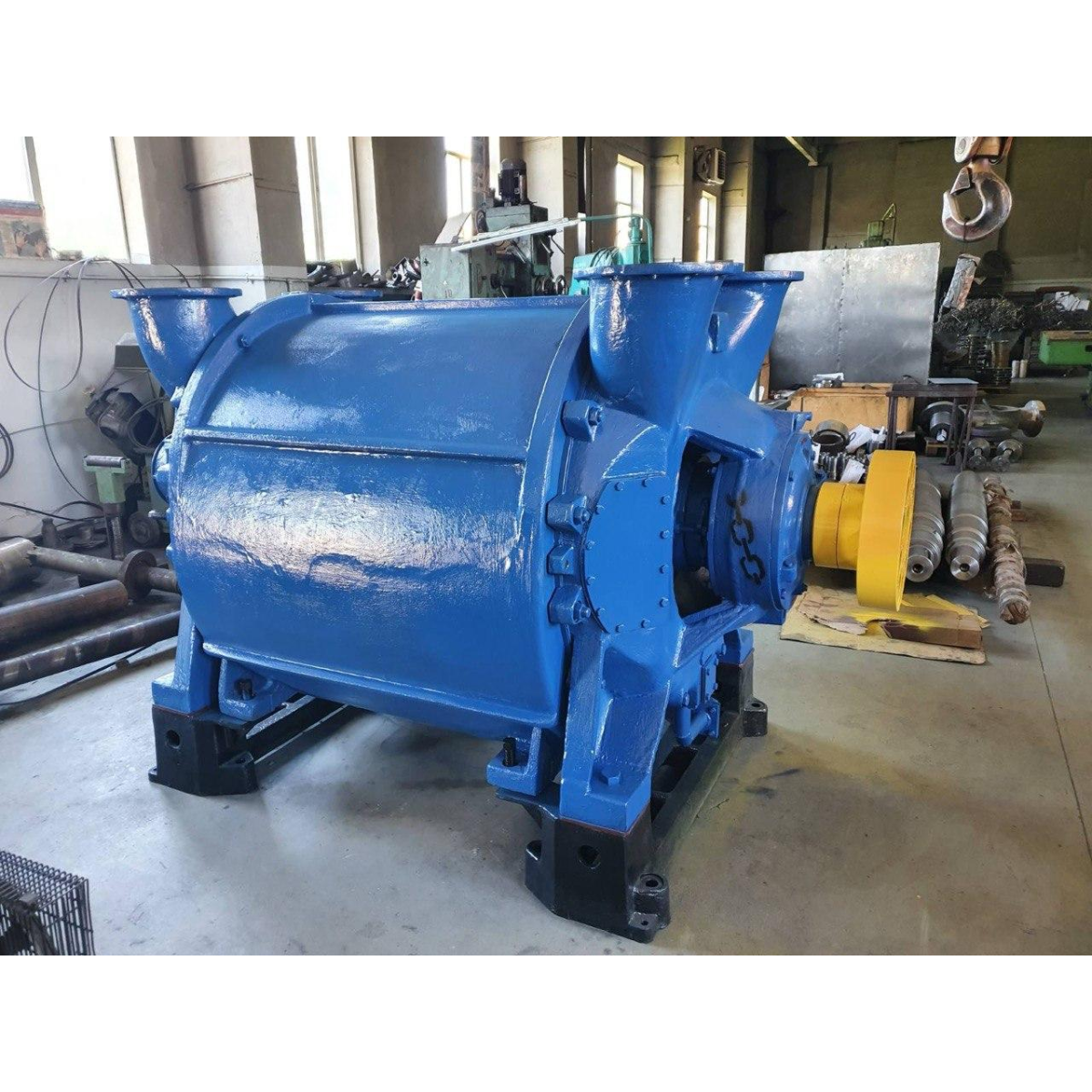

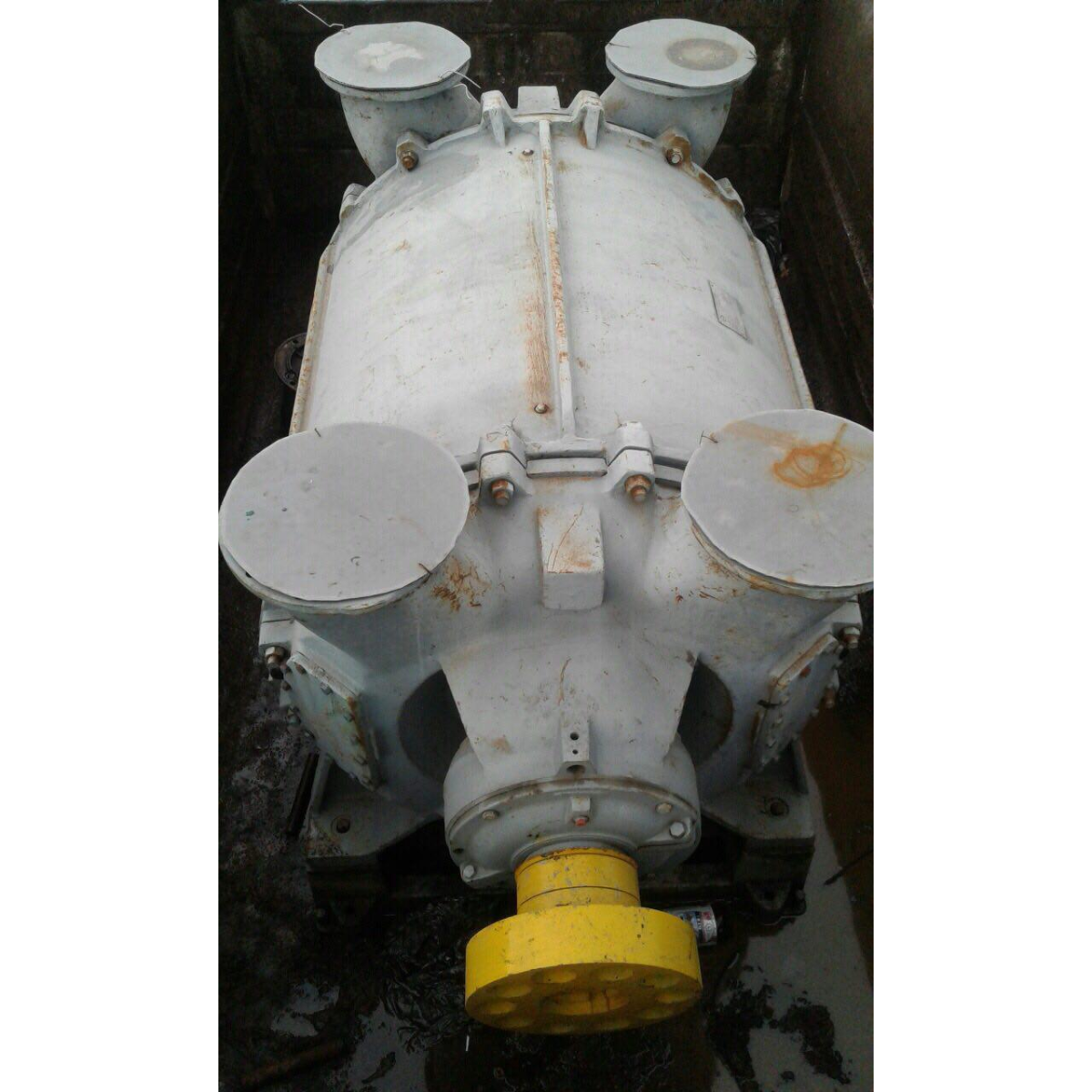

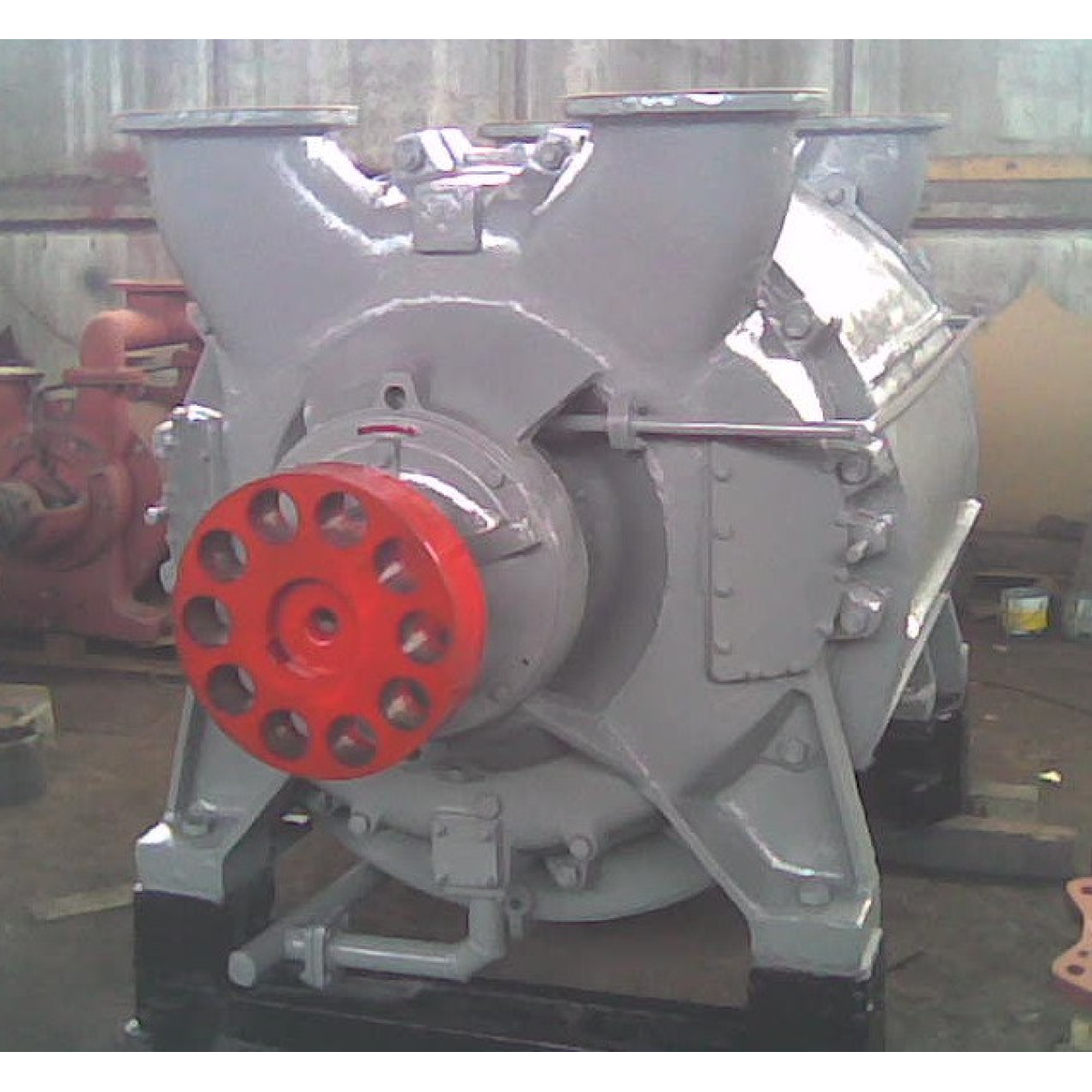

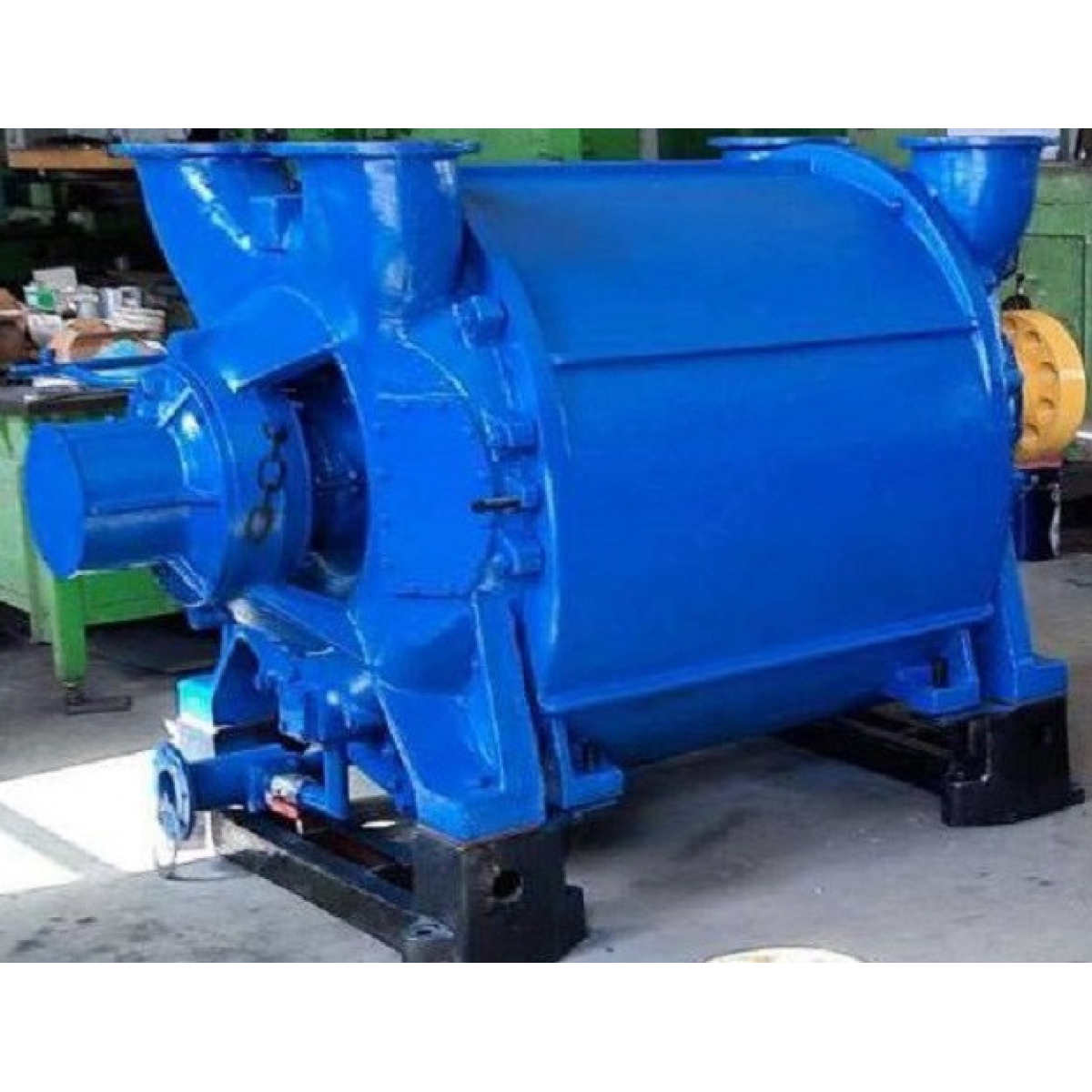

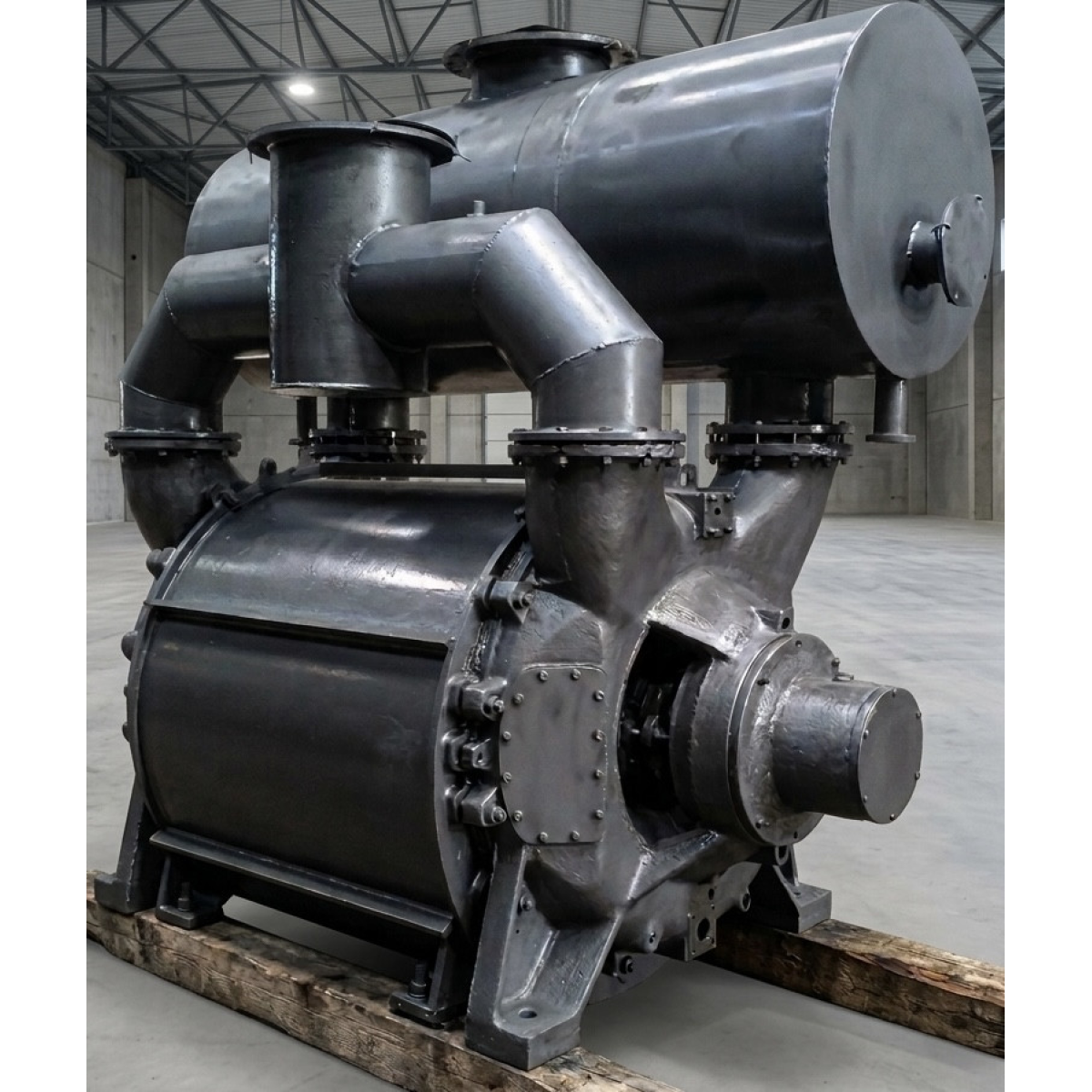

ВВН2/150М (насос ВВН2/150М)

Опис

Насос ВВН2-150М Ціна в Україні та технічний опис.

ВВН2-150М – це промисловий водокільцевий насос продуктивністю 142-160 м3 газу на хвилину, призначений для відкачування або стиснення неводорозчинних газів у промисловості. Насос ВВН2-150М служить для перекачування повітря, неагресивних газів та парогазових сумішей. Принцип дії водокільцевий, тобто інерційними силами ротора створюється водяне кільце розрідження, а "штовхачем" газу, що перекачується, служить вода. Витрата робочої води насоса ВВН2-150М становить 22-25 м3 на годину (необхідно забезпечити доступ до води). Для перекачування агресивних газів потрібний підбір правильного матеріалу проточної частини. Базовий матеріал – СЧ20, можливе виготовлення з жаростійких нержавіючих сплавів або титану. Насоси ВВН2-150М надзвичайно поширені у всіх галузях промисловості завдяки своїй простоті та універсальності.

Маркування ВВН2-150М-УХЛ4 расшифровуется:



• ВВН2 – насос водокольцевой вакуумний з номінальним тиском 0,02 МПа


• 150 – продуктивність (м3/хв)


• М - модернізація (СЧ20), варіанти: А - ст20, ДО - 12Х18Н9, Н - 06ХН28МДТ, Т - ВТ1-0, Х - ХН60МБ і інші варіанти матеріального виконання, що забезпечують хімстійкість до перекачуваного середовища.


• УХЛ – кліматичне виконання


• 4 – категорія розміщення

ВВН2-150М не можна експлуатувати в умовах підвищеної вибухонебезпеки.


Характеристики насоса ВВН2-150М


Конструкція і принцип роботи насоса ВВН2-150М


Насоси ВВН2-150М припускають всмоктування бічне і нагнітання осьове. Насос ВВН2-150М включає в себе основні елементи: вал, робоче колесо, кронштейн, кришка, корпус. У корпусі розміщені порожнини всмоктувальні і нагнітаючі. Порожнини між собою з'єднані вирізами в корпусі серповидної форми. Робоче колесо закріплене на валу шпонковим з'єднанням. У процесі роботи насоса ВВН2-150М вода відкидається на периферію і утворює кільце, всередині нього утворюється розрідження і виконується всмоктування газу по більшому серповидному розрізу. Далі газ стискається і через серповидний розріз меншого розміру виштовхується в нагнітальний патрубок разом із зайвою водою. Водороздільник відокремлює воду від перекачуваного газу. Для того щоб водяне кільце підтримувало постійний обсяг і відбувалося охолодження тертьових деталей організована постійна циркуляція чистої води без механічних домішок. Ущільнення вала на насосі ВВН2-150М сальникове.

Застосування

Насос ВВН2-150М застосовується в техпроцесах промислової сушки, задіян в процесах дегазації олій, а також в випарних установках. Це можуть бути також установки аерації або газоочищення чи
промислової дистиляції.

Склад агрегату ВВН2-150М

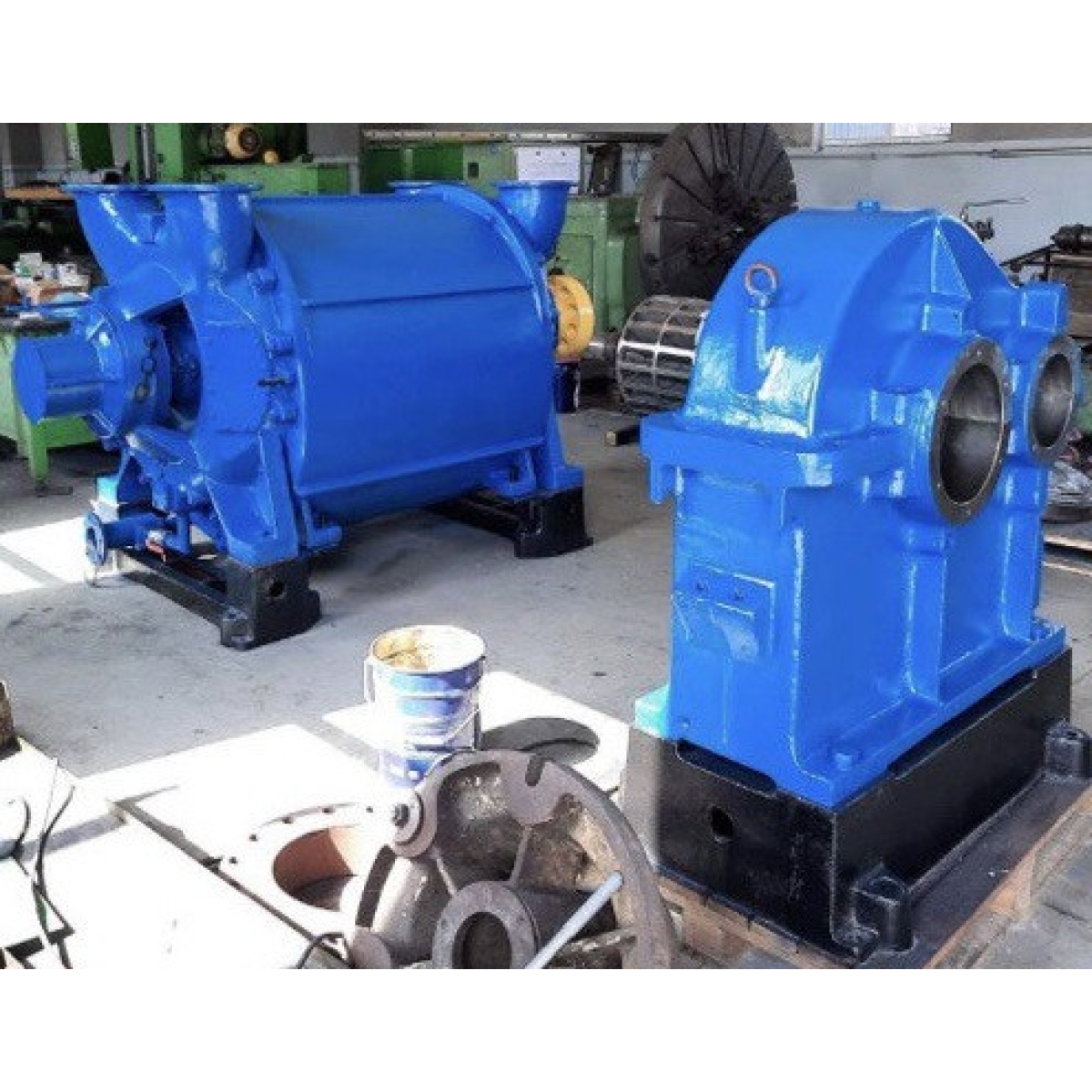

Електронасосний агрегат на базі насоса ВВН2-150М виготовляється в двох можливих сбірках: з приводом від асинхронного двигуна через редуктор або від синхронного двигуна. Агрегат редукторний включає в себе сам насос, електродвигун 250 кВт 1000 об/хв, редуктор РЦО-470-3,25, вали яких з'єднані між собою пружними пальцевими муфтами, зібрані на зварній рамі. Понижуючий редуктор має передатне число 3,25 і передає обертання на вал насоса з частотою 300 об/хв. Електронасосний агрегат ВВН2-150М може бути реалізований без редуктора із застосуванням синхронного двигуна 315 кВт 300 об/хв. Однак така комплектація в останні десятиліття замінюється на комплектацію саме асинхронним двигуном + редуктором.

Розміри агрегату ВВН2-150М з приводом від синхронного двигуна

Розміри агрегату ВВН2-150М з приводом від редуктора і асинхронного двигуна

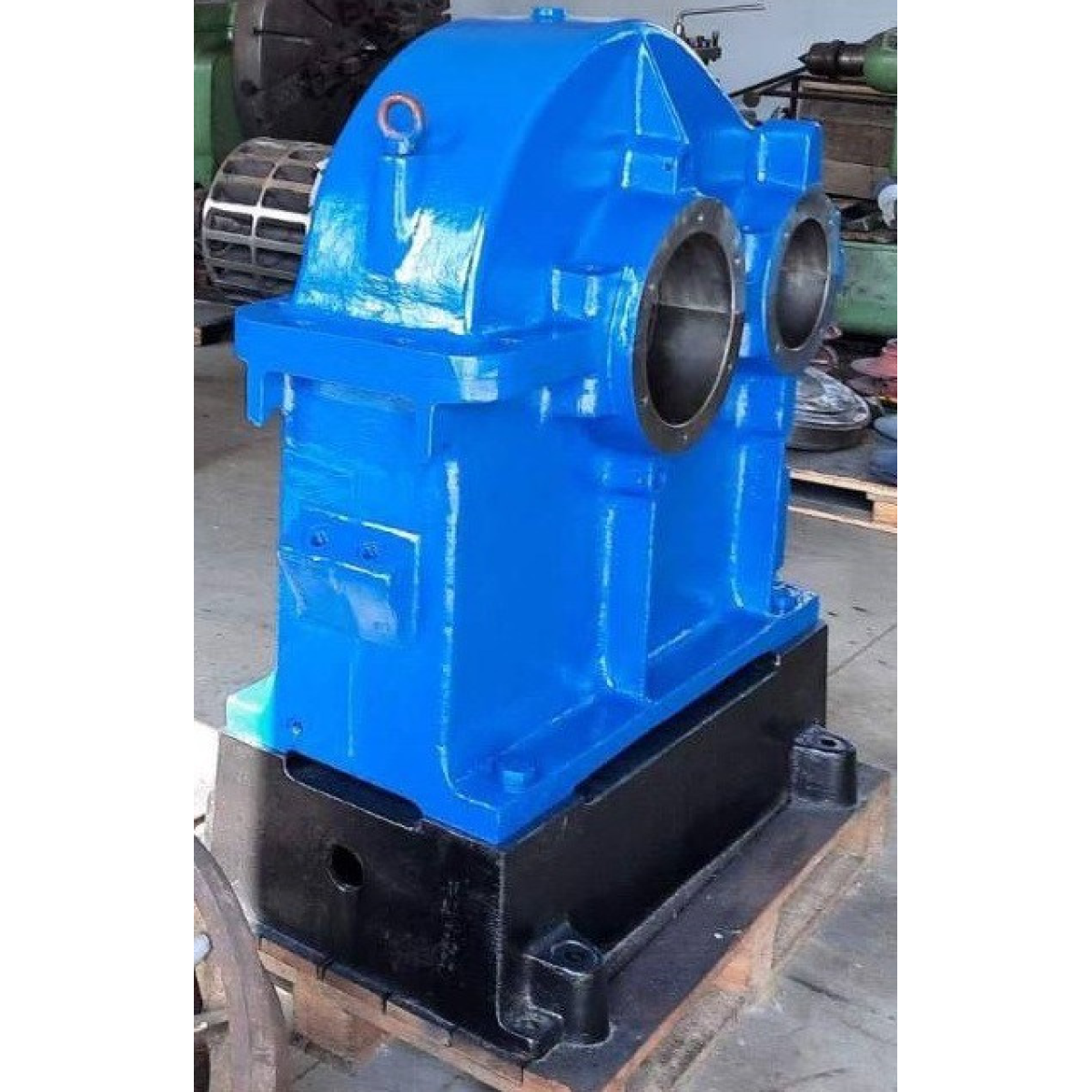

Редуктор насосу ВВН2-150М (РЦО-470-3,25)


Можливі комплектації ВВН2-150М


• Насос без рами, без електродвигуна, без водовіддільника, без відводу, без муфт - базова комплектація
• Насос без рами, без електродвигуна, без водовіддільника, без відводу, з комплектом напівмуфт
• Насос без електродвигуна, без водовіддільника, без відводу, на підрамнику

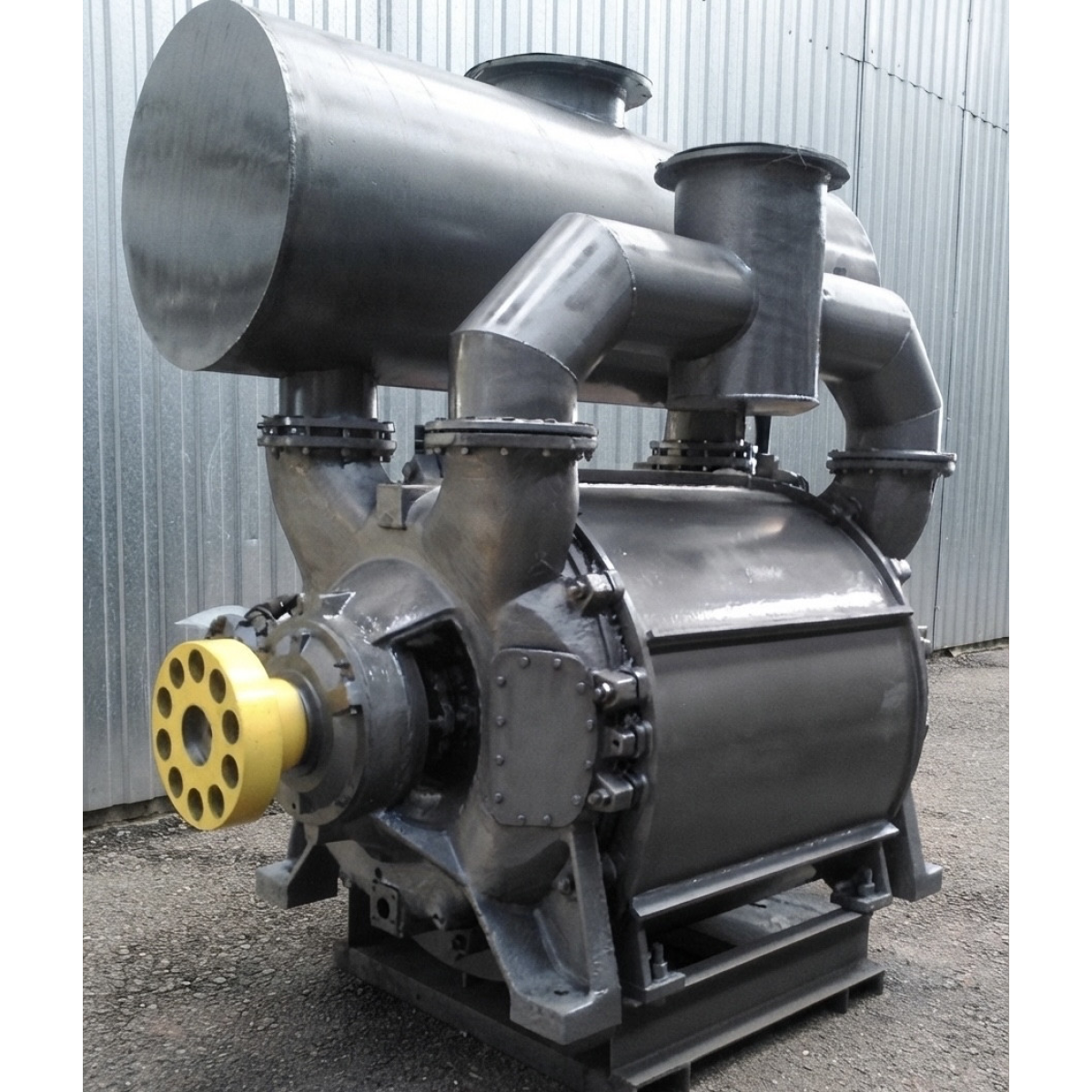

• Насос без рами, без електродвигуна, з водовіддільником, з відводом, з комплектом напівмуфт
• Насосний агрегат в сборі на рамі, з синхронним двигуном, з водовіддільником, з відводом
• Насосний агрегат в сборі на рамі, і асинхронним двигуном, з редуктором, водовіддільником, з відводом

Як замовити насос ВВН2-150М. Ціна на різні комплектації.
