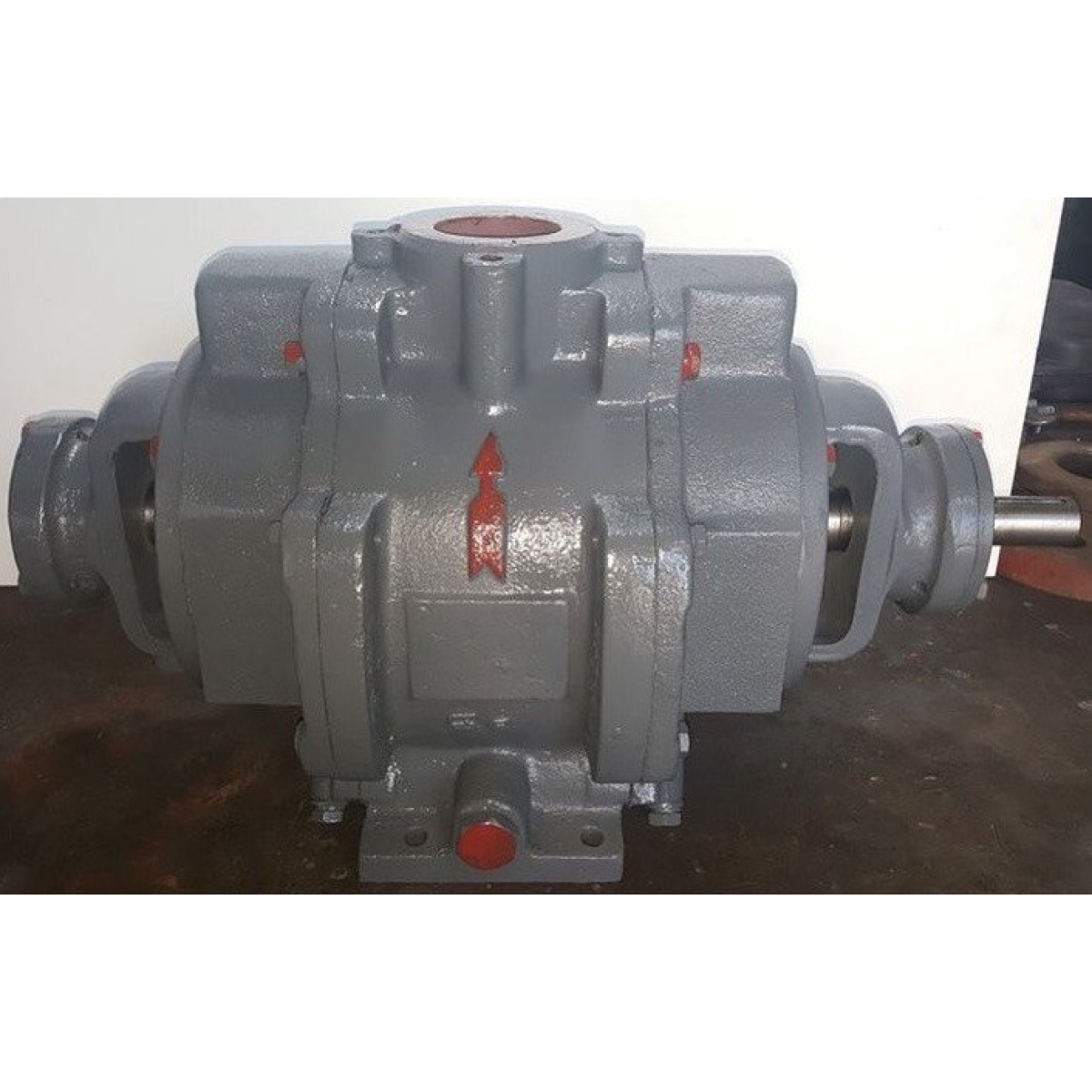

ВВН1/6 (насос ВВН1/6)

Опис

Насос ВВН1-6. Ціна в Україні і технічний опис.

ВВН1-6 це промисловий водокільцевий насос продуктивністю 5,5-6,6 м3 газу на хвилину, призначений для відкачування або стиснення неводорозчинних газів у промисловості. Принцип дії водокільцевий, тобто інерційними силами ротора створюється водяне кільце розрідження, а "штовхачем" газу, що перекачується, служить вода. Витрата робочої води насоса ВВН1-6 становить 0,60-0,68 м3 на годину (необхідно забезпечити доступ до води). Для перекачування агресивних газів потрібний підбір правильного матеріалу проточної частини. Базовий матеріал – СЧ20, можливе виготовлення з жаростійких нержавіючих сплавів або титану. Насоси ВВН1-6 надзвичайно поширені у всіх галузях промисловості завдяки своїй простоті та універсальності.

Маркування ВВН1-6-УХЛ4 расшифровуется:



• ВВН1 – насос водокольцевой вакуумний з номінальним тиском 0,04 МПа


• 6 – продуктивність (м3/хв)


• УХЛ – кліматичне виконання


• 4 – категорія розміщення

ВВН1-6 не можна експлуатувати в умовах підвищеної вибухонебезпеки.

Характеристики насоса ВВН1-6

Застосування ВВН1-6

Насос ВВН1-6 застосовується в техпроцесах промислової сушки, задіян в процесах дегазації олій, а також в випарних установках. Це можуть бути також установки аерації або газоочищення чи промислової дистиляції.

Конструкція ВВН1-6

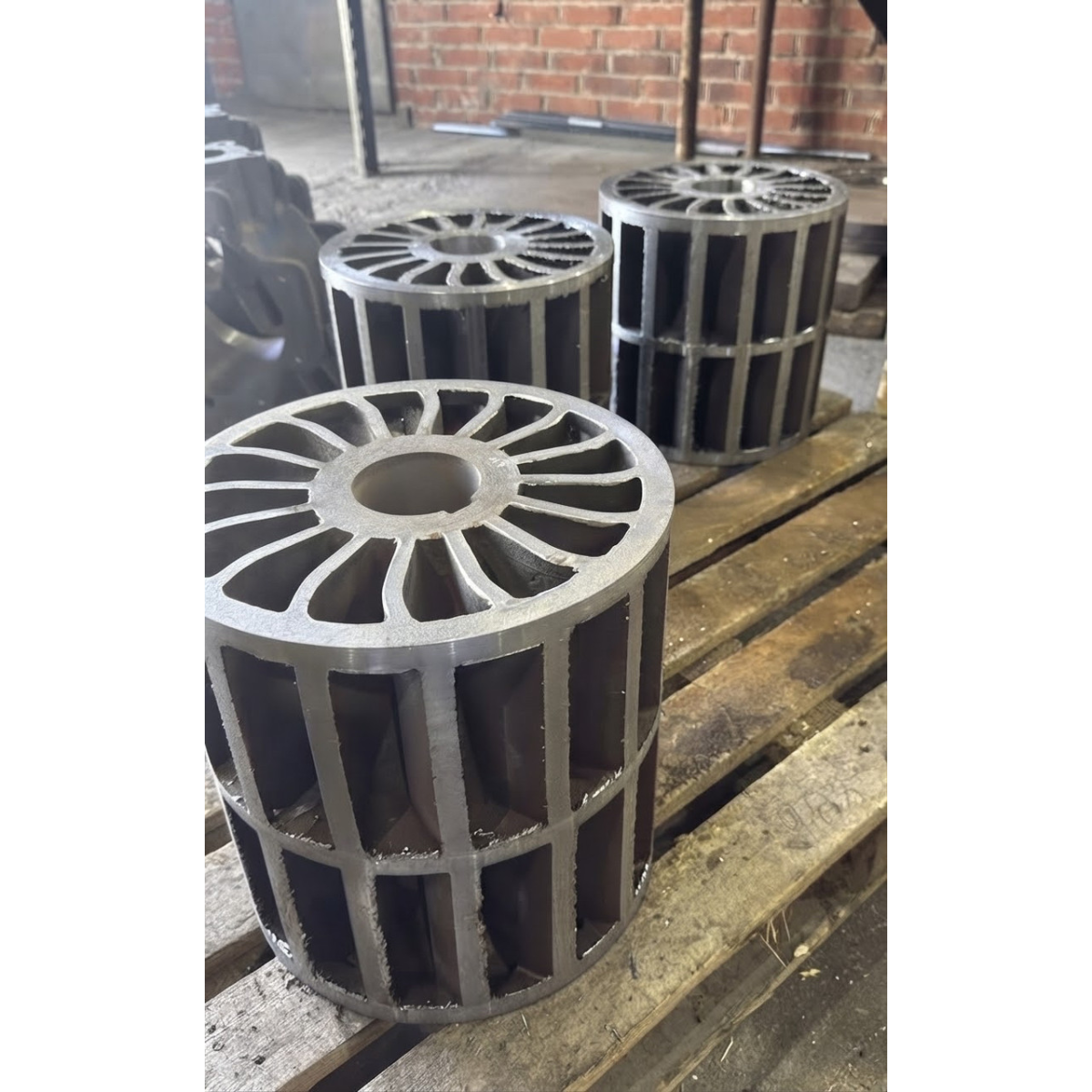

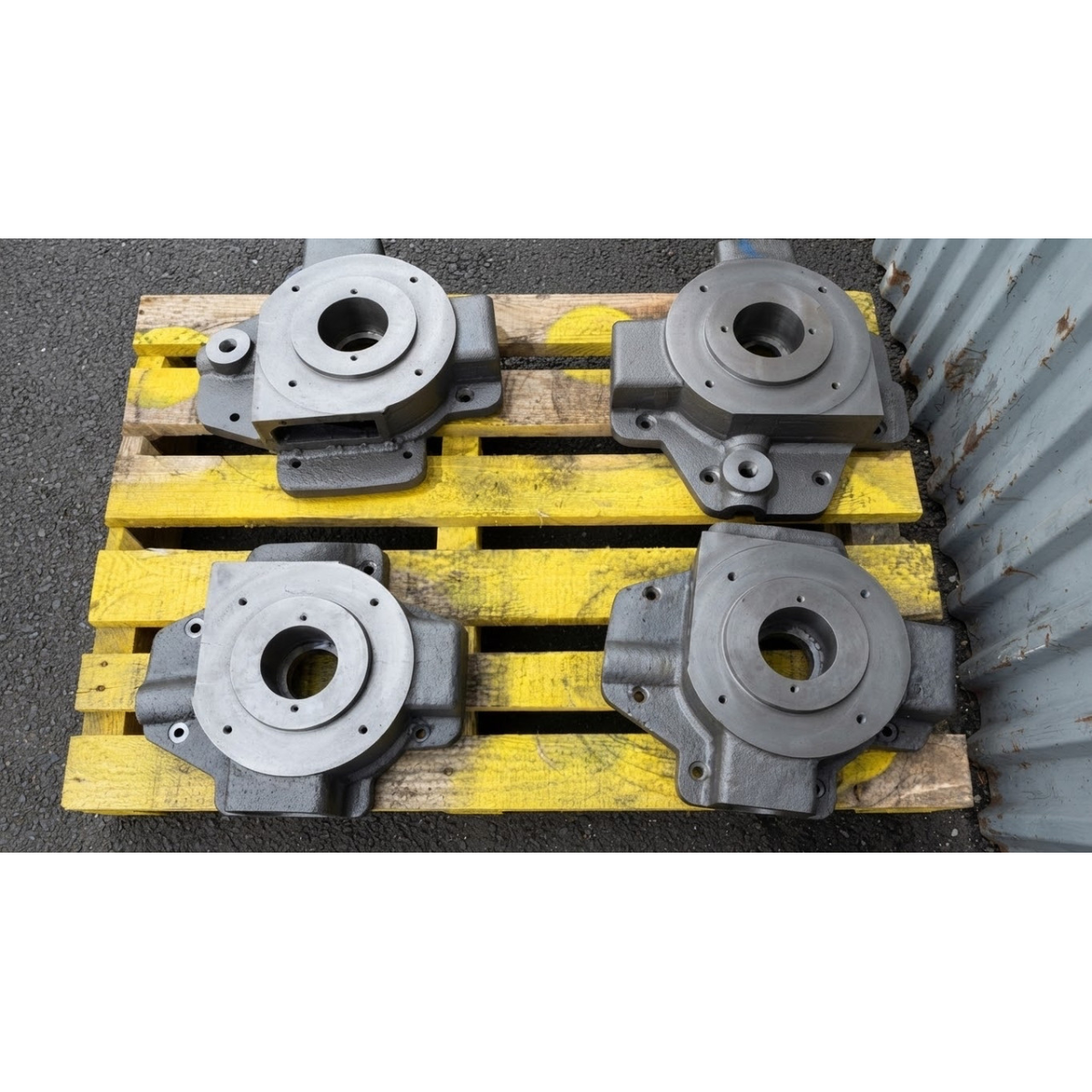

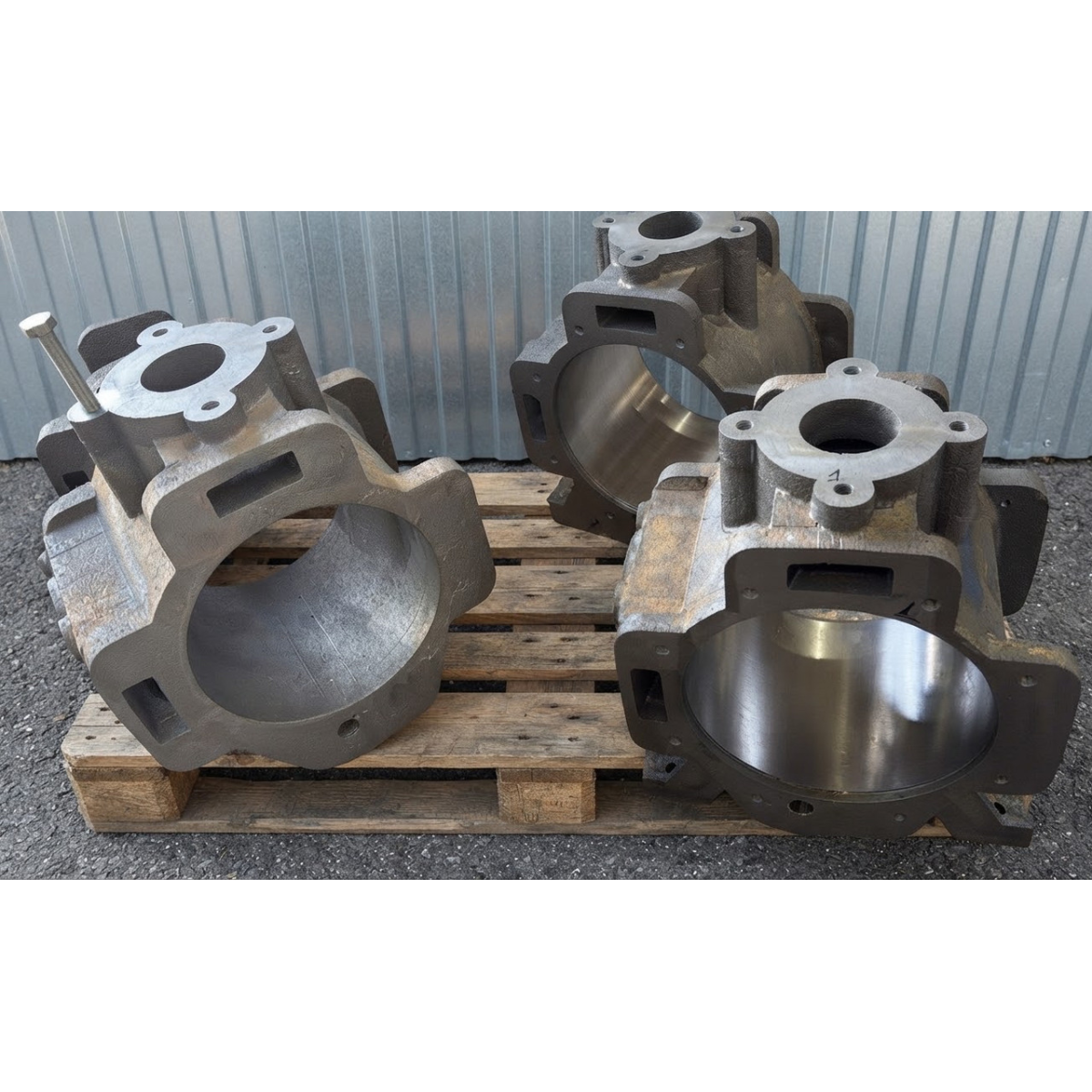

Насоси ВВН1-6 припускають всмоктування бічне і нагнітання осьове. Насос ВВН1-6 включає в себе основні елементи: вал, робоче колесо, кронштейн, кришка, корпус. У корпусі розміщені порожнини всмоктувальні і нагнітають. Порожнини між собою з'єднані вирізами в корпусі серповидної форми. Робоче колесо закріплене на валу шпонковим з'єднанням. У процесі роботи насоса ВВН1-6 вода відкидається на периферію і утворює кільце, всередині нього утворюється розрідження і виконується всмоктування газу по більшій серповидному розрізу. Далі газ стискається і через серповидний розріз меншого розміру виштовхується в нагнітальний патрубок разом із зайвою водою. Для того щоб водяне кільце підтримувало постійний обсяг і відбувалося охолодження деталей організована постійна циркуляція чистої води без механічних домішок. Ущільнення вала на насосі ВВН1-6 сальникове.

Габарити і вага ВВН1-6

Можливі комплектації ВВН1-6


• Насос без рами, без електродвигуна, без водовіддільника, без відводу, без муфт - базова комплектація
• Насос без рами, без електродвигуна, без водовіддільника, без відводу, з комплектом напівмуфт

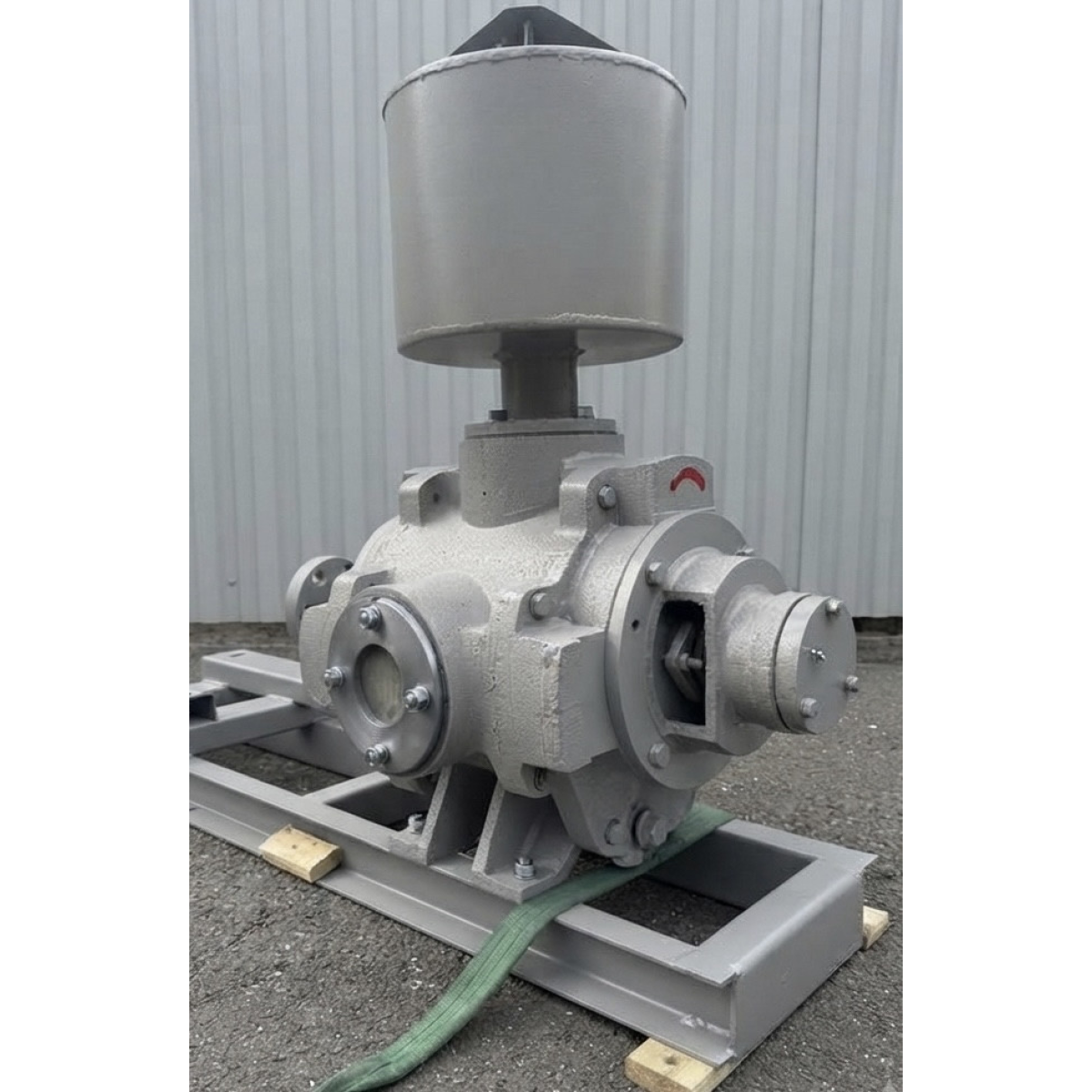

• Насос без електродвигуна, без водовіддільника, без відводу, на підрамнику
• Насос без рами, без електродвигуна, з водовіддільником, з відводом, з комплектом напівмуфт
• Насосний агрегат в зборі на рамі, з електродвигуном, з водовіддільником, з відводом

Де і як замовити насос ВВН1-6. Ціна на різні комплектації.

Вказана ціна ВВН1-6 в базовій комплектації. При зверненні Вам буде надана швидка калькуляція комплектації. Також ціна ВВН1-6 може залежати від таких факторів як виробник і рік випуску насоса. Ціна на насоси складського зберігання нижче, ніж на насоси поточного року випуску. Забезпечуємо оперативну доставку згідно аварійних заявок в такі міста: Одеса, Київ, Тернопіль, Полтава, Біла Церква, Хмельницький, Кіровоград, Сімферополь, Рівне, Миколаїв, Донецьк, Дніпропетровськ, Запоріжжя, Луганськ, Львів, Вінниця, Чернігів, Луцьк, Чернівці, Херсон, Івано-Франківськ, Ужгород, Кременчук, Горлівка, Суми, Краматорськ та інші міста України. Доступний експорт в такі країни як Молдова, Грузія, Вірменія, Казахстан, Азербайджан, Монголія, Киргизія, Таджикистан, Литва, Латвія, Естонія, Туркменістан, Іран. Мінімальна вартість митної очистки з базисом поставки FCA складає всього 80 USD, включаючи витрати на виробництво сертифікатів СТ-1. Комплект ЗІП не включений у вартість і поставляється за погодженням.
