Опис
Загальна інформація:

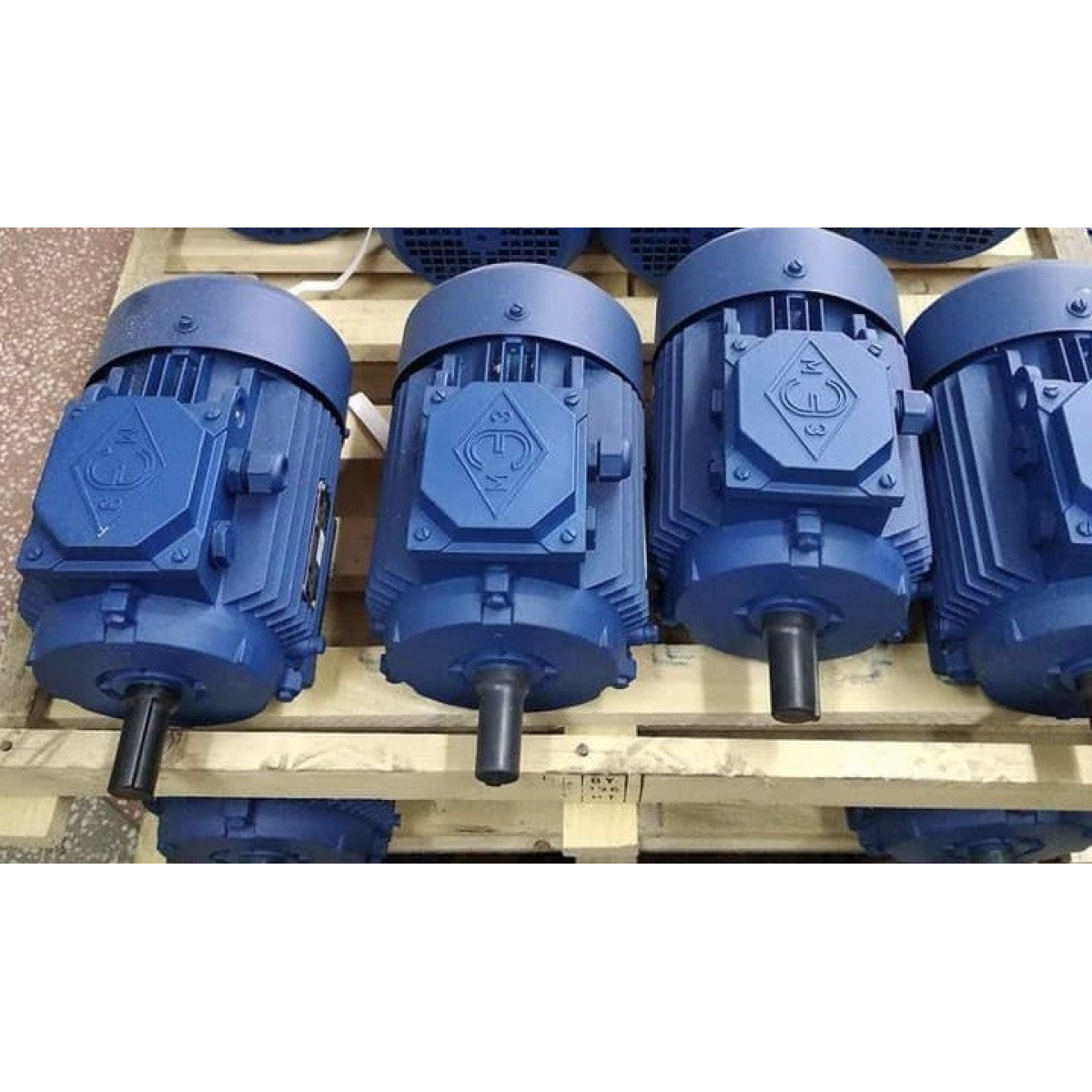

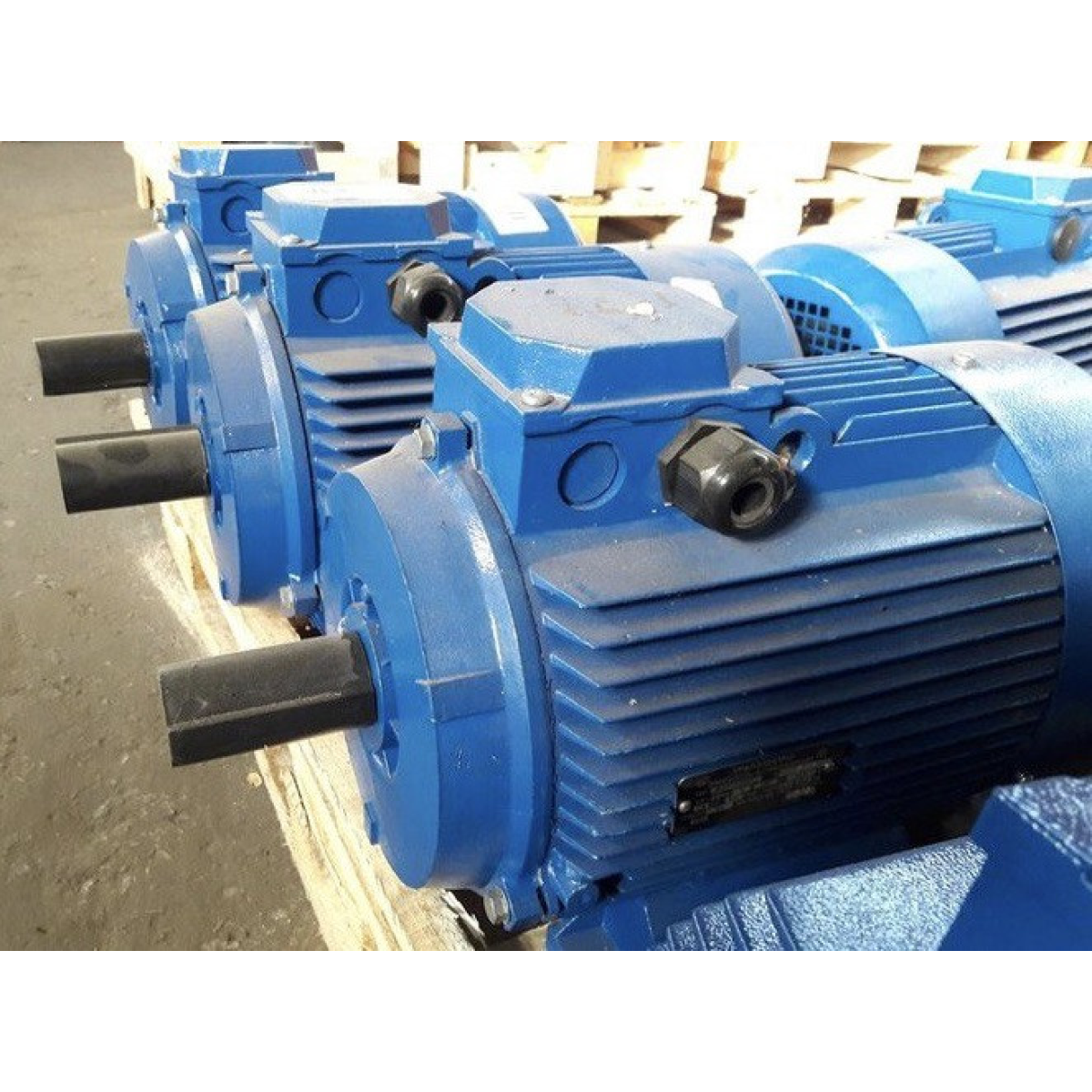

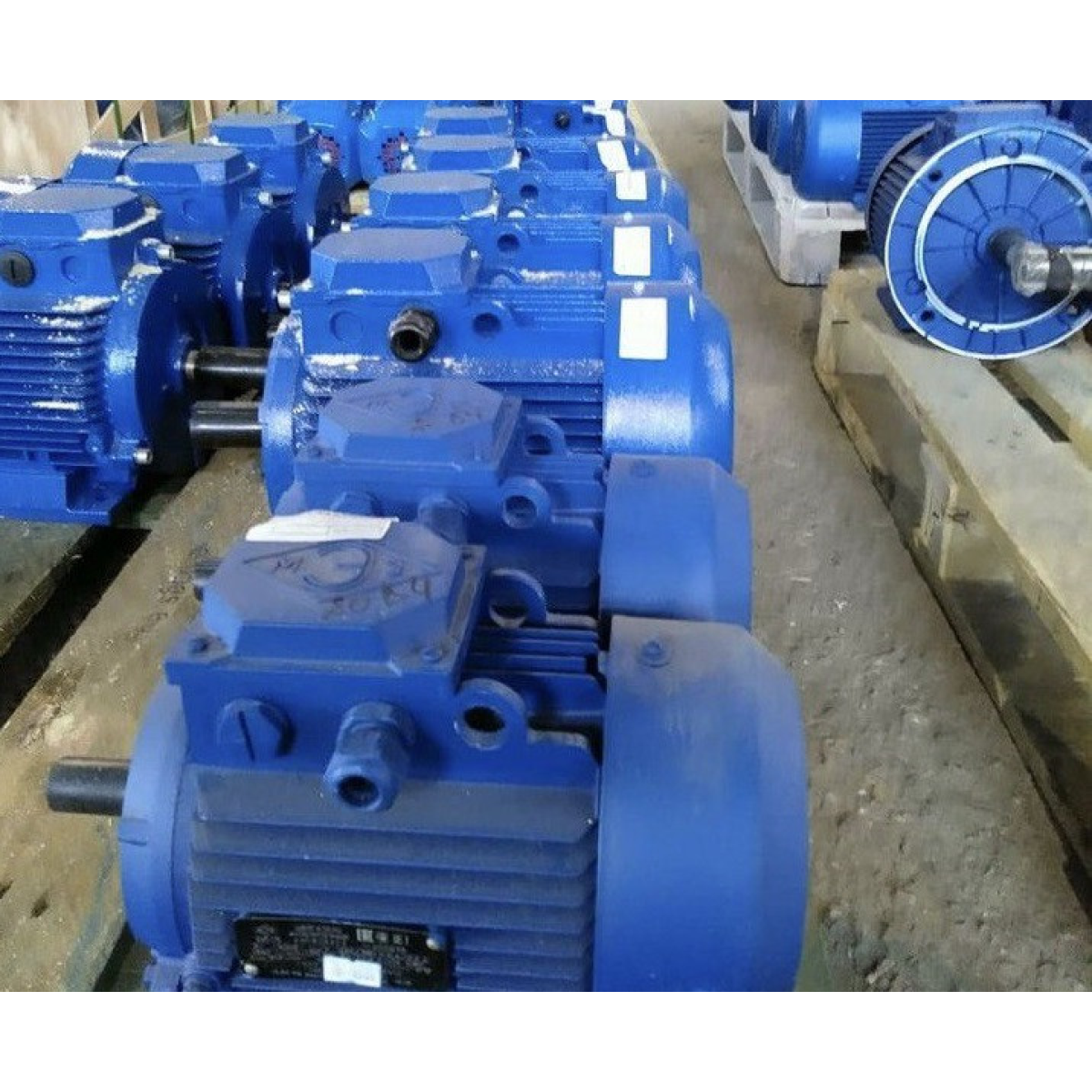

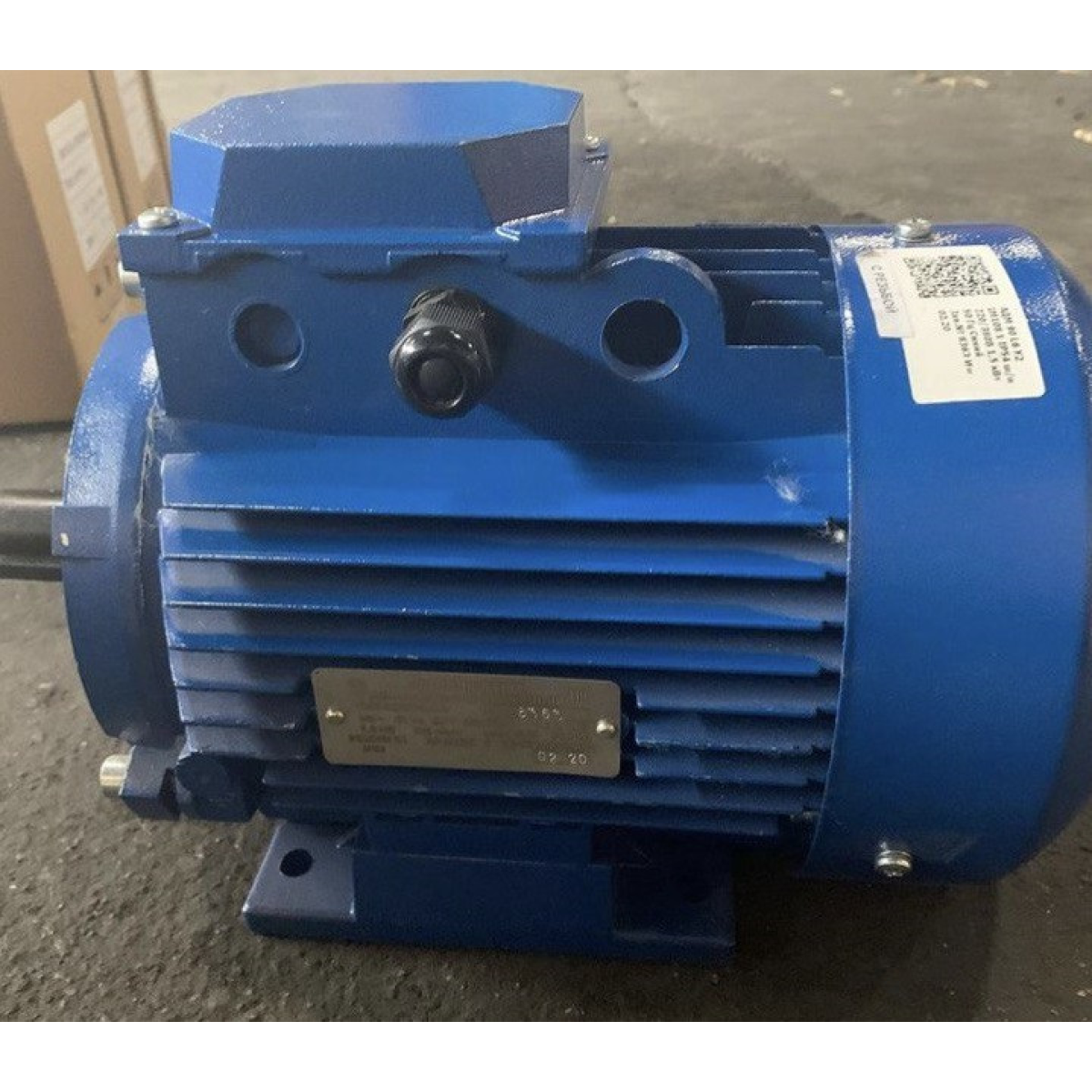

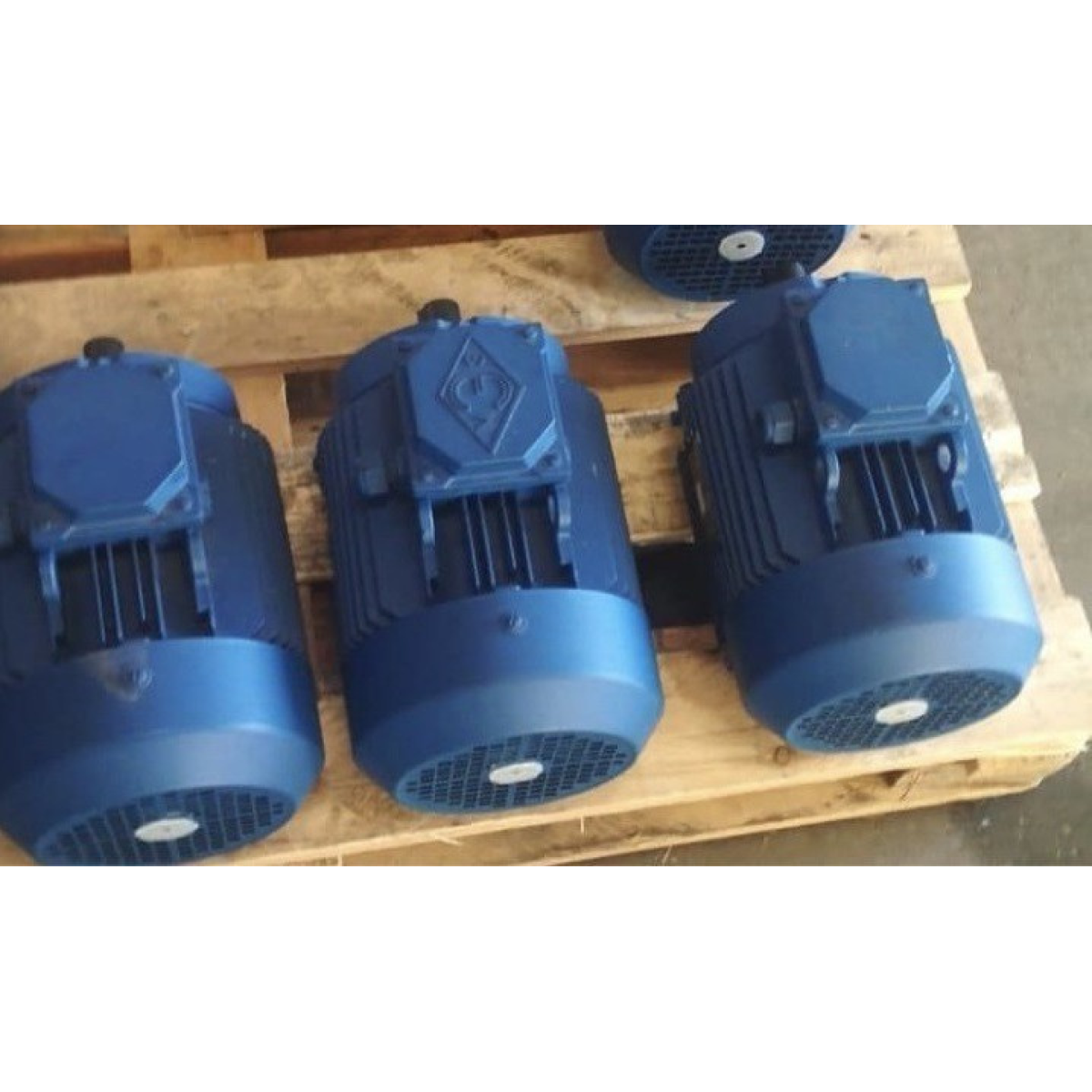

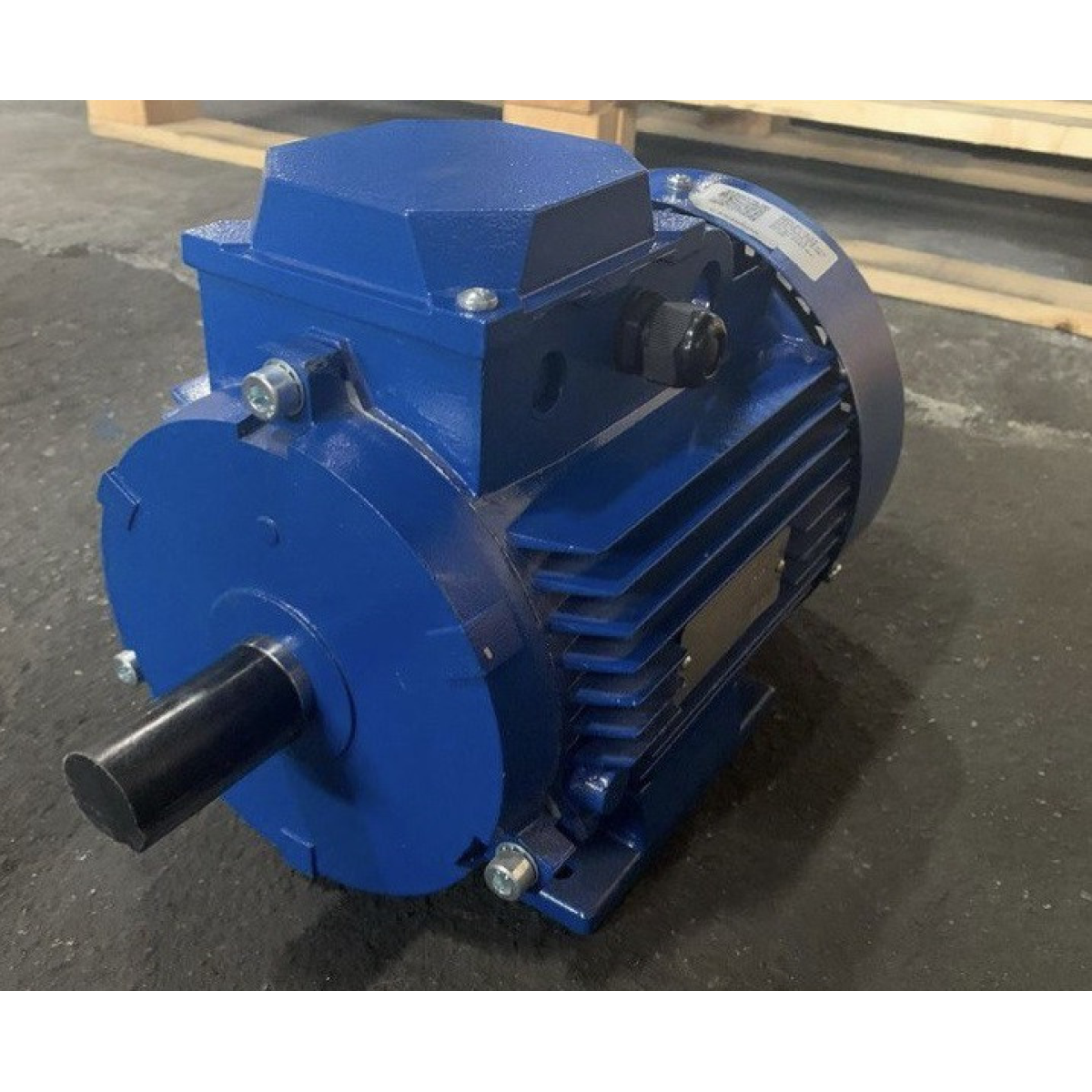

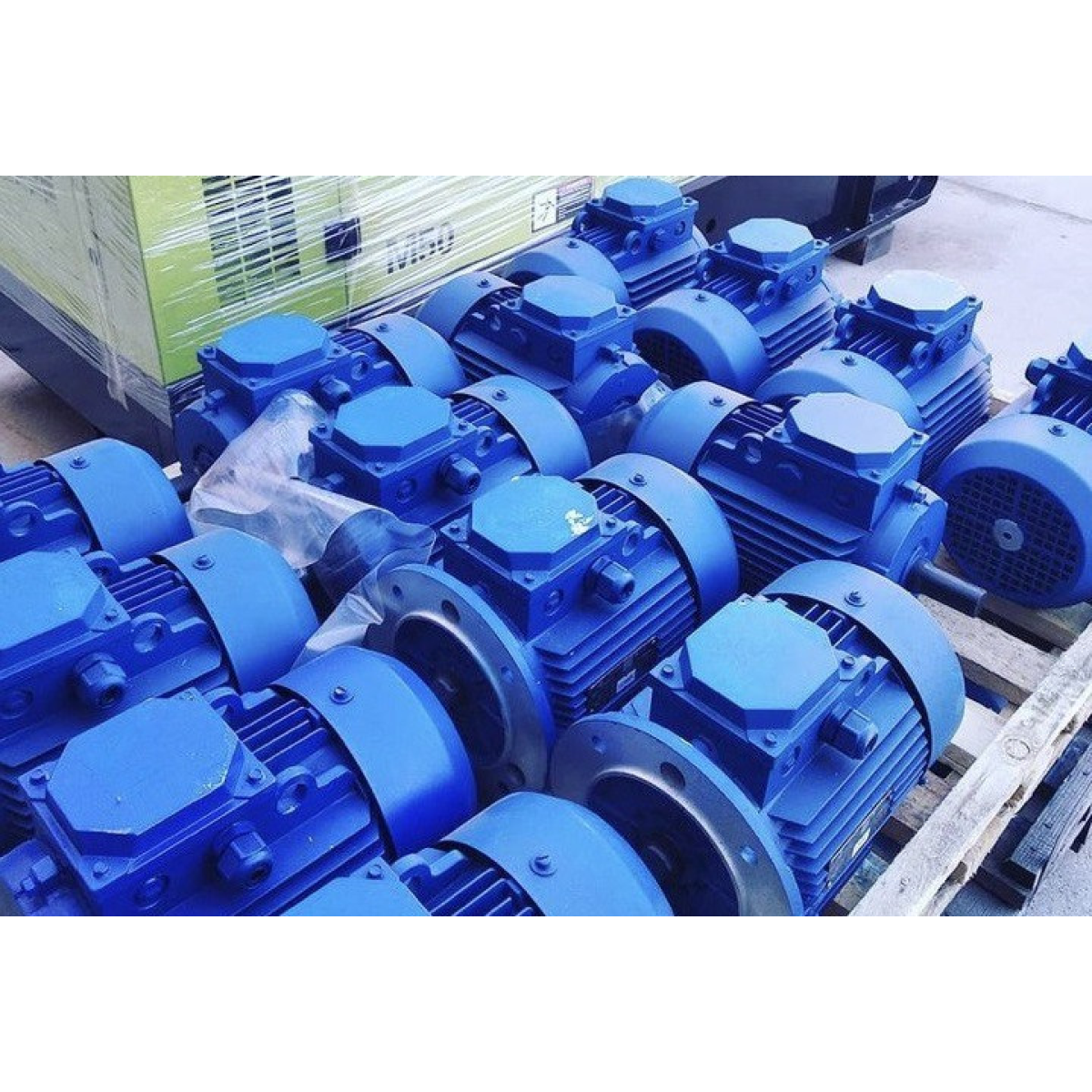

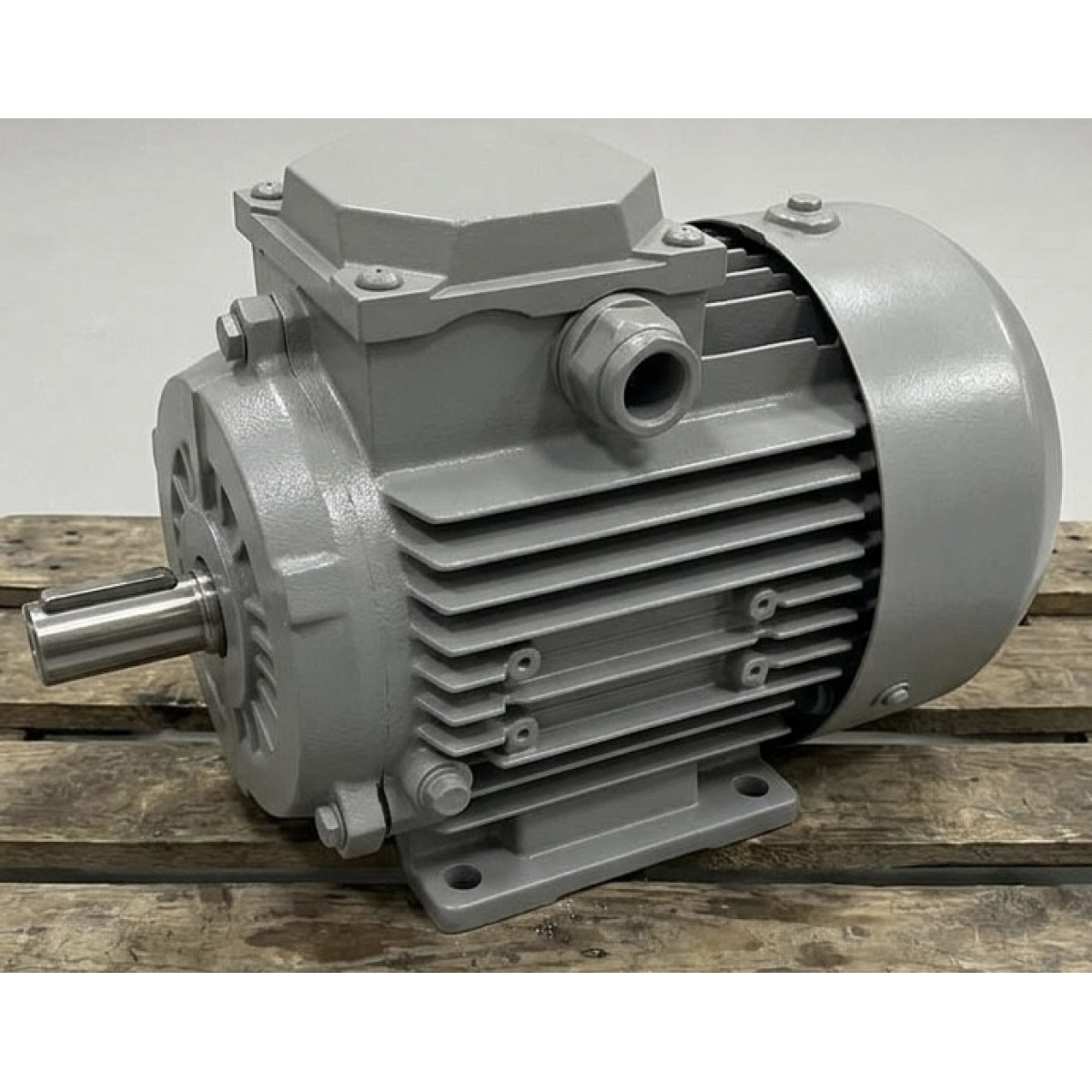

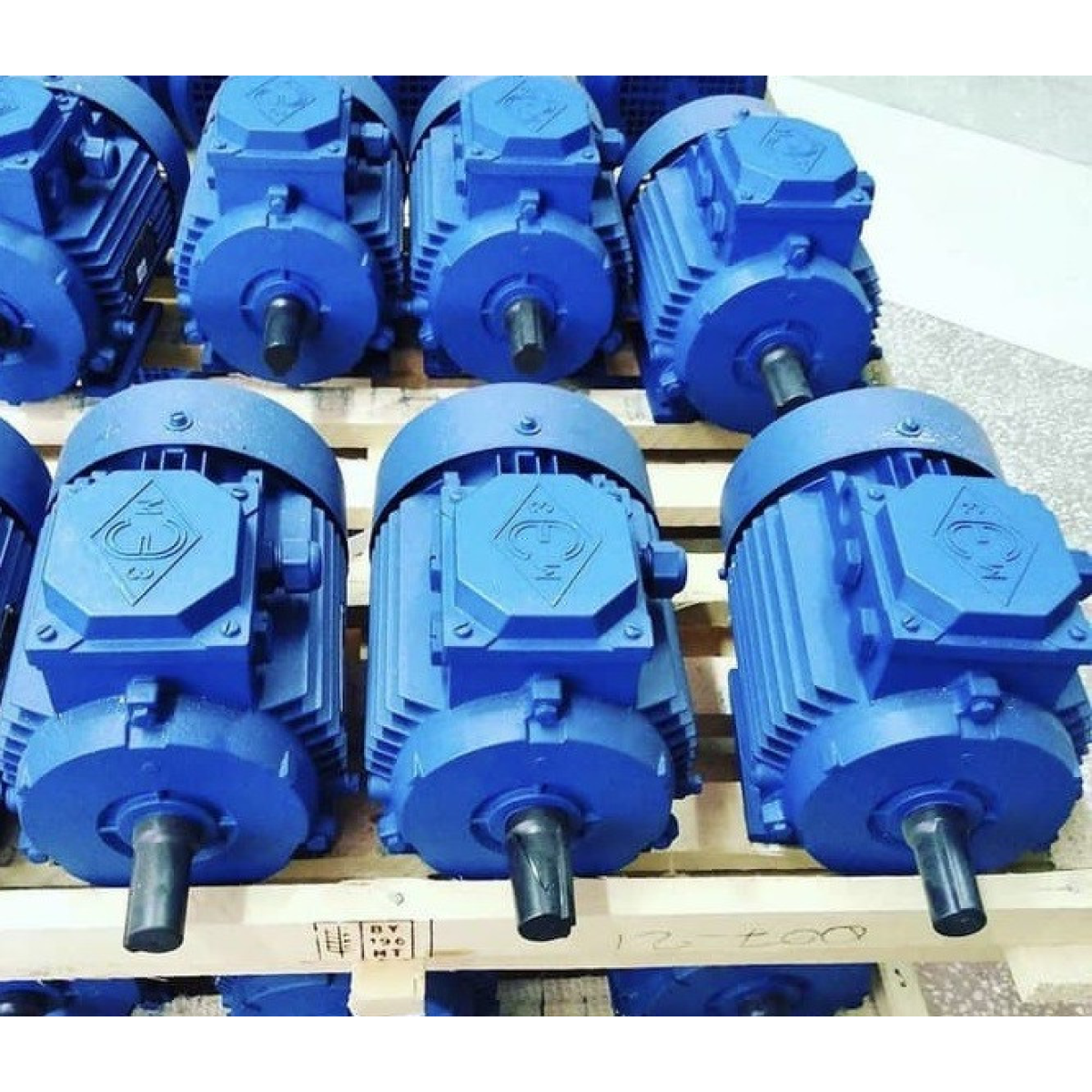

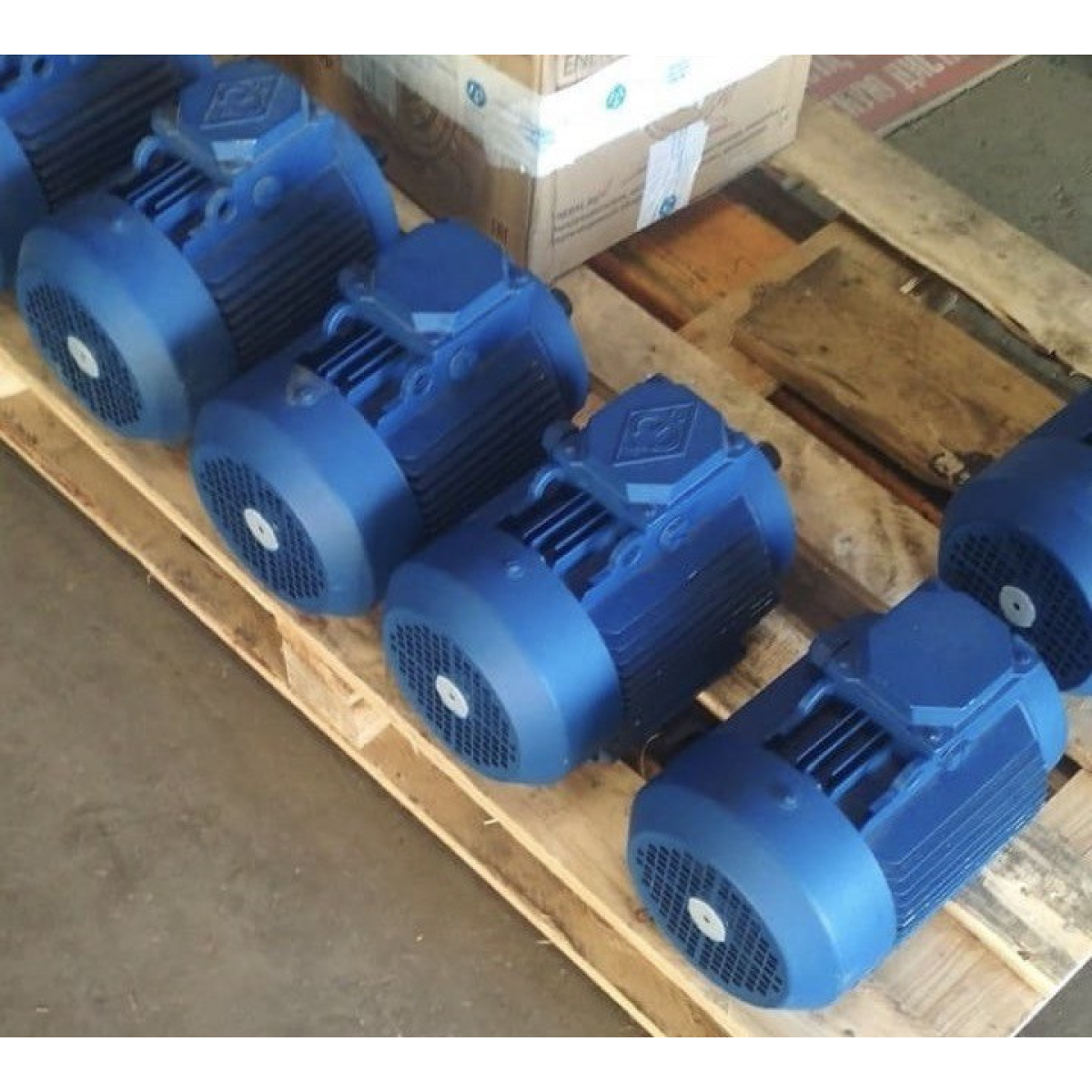

Современный, надежный электродвигатель АИР80В6 1,1 кВт нашел широкое применение во всех сферах промышленности. Простота конструкции и легкость подбора деталей для ремонта, позволяет не беспокоиться по поводу чрезмерных затрат денег и времени на ремонт. При высоких показателях надежности и производительности (КПД), АИР80В6 1,1/1000 является достаточно дешевым. Если сравнить с другими типами двигателей, цена нового АИР80В6 в зависимости от исполнения варьируется в пределах 1724― 3048 Грн. Также цена АИР80В6 зависит от года выпуска и производителя.
Електродвигун АИР80В6 1,1/1000 застосовується в широкому спектрі електроустановок, наприклад: компресори, дуттьові вентилятори, насоси та ескалатори.
Технічні характеристики:
АИР80В6
| Встановлена потужність |
1,1 кВт |
| Напруга електромережі |
380/660 В |
| Частота мережі |
50, 60 Гц |
| ККД |
75% |
| cos φ |
0,74 |
| Габарит |
80 мм |
| Ступінь захищеності |
IP54 |
| Маса |
16,2 кг |
| Частота обертання |
1000 об/хв |
Детальніше про конструкції:
Електродвигун АИР80В6 може працювати на двох різних напругах мережі – 380 або 660 В, при промисловій частоті 50 і 60 Гц, завдяки наявності двох схем підключення – трикутник/зірка. АИР80В6 1,1/1000 підходить для тривалого режиму роботи з незмінною навантаженням на валу, має гарну захищеність ― (бризки води і нетокопроводящая пил), що дозволяє йому працювати в ускладнених умовах.
На вимогу замовника двигун може бути зроблений з поліпшеним температурним захистом, двома кінцями валу, підвищеним ковзанням та інші:
- АИРС80В6― підвищене ковзання
- АИР80В6 Х2 ― підвищена хімічна стійкість
- АИР80В6 Т2 ― для тропічного клімату (підвищена температура і вологість)
- АИРЕ80В6― є електромагнітний гальмо
- АИР80В6 ОМ2 ― для морського застосування (підвищена вологість, солоність води)
Монтажне виконання і габарити двигуна:
| Монтажне виконання |
Маркування |
Примітки |
| На лапах |
IM 1081, 1001, 1011 |
Горизонтальний монтаж |
| Фланцеві |
IM 3081, 3001, 3011 |
Горизонтальний монтаж |
| Об"єднані |
IM 2081, 2001, 2011 |
Можливий як горизонтальний так і вертикальний монтаж |
Всі позначення монтажних виконань відповідають ГОСТ2479
АИР80В6
|
Розміри, мм
|
|
l30
|
d24
|
l1
|
l10
|
l31
|
d1
|
d20
|
d25
|
b10
|
n
|
h
|
h5
|
b1
|
|
300
|
200
|
50
|
100
|
50
|
22
|
165
|
130
|
125
|
4
|
80
|
24,5
|
6
|
Характеристики
| КПД, не менее |
72.9 |
| Количество фаз |
3 |
| Коэффициент мощности |
0.71 |
| Напряжение |
0.38 |
| Отношение максимального момента к номинальному моменту |
2.3 |
| Степень защиты IP |
54 |
| Тип ротора |
Короткозамкнутый |
| Частота вращения |
1000 |
| Состояние |
Новое |
| Цвет корпуса |
Синий |
| Система охлаждения двигателя |
Воздушная |
| Мощность |
1.1 |
| Защитный кожух |
Да |
| Вес |
15.3 |
| Количество полюсов |
6 |
| Тип двигателя |
Асинхронные |
| Режимы работы |
Длительный |
| Количество скоростей работы |
1 |
| Способ монтажа |
Комбинированное |
| Встроенная температурная защита |
Да |
